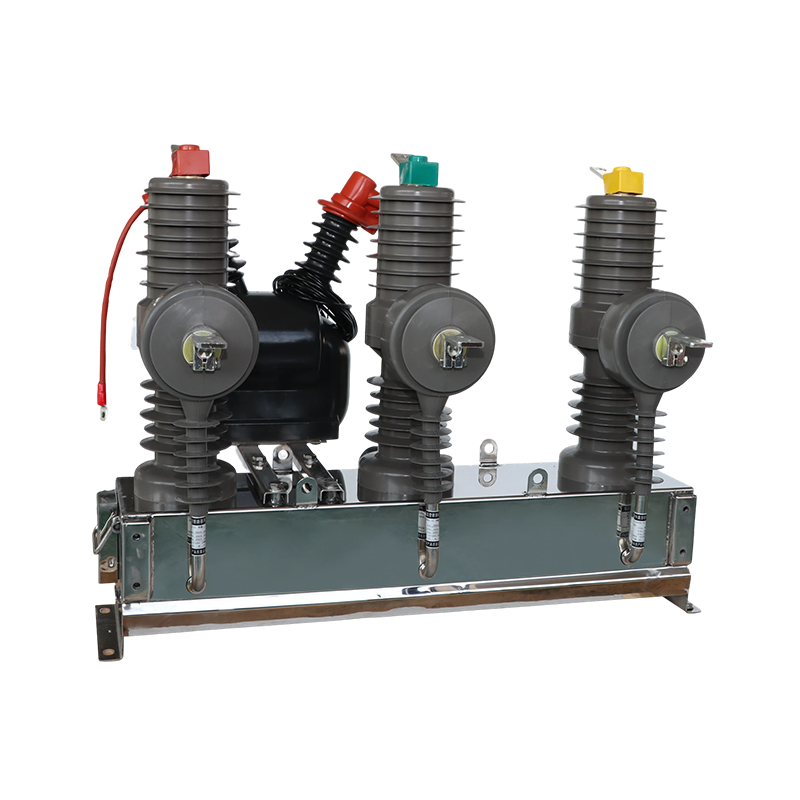

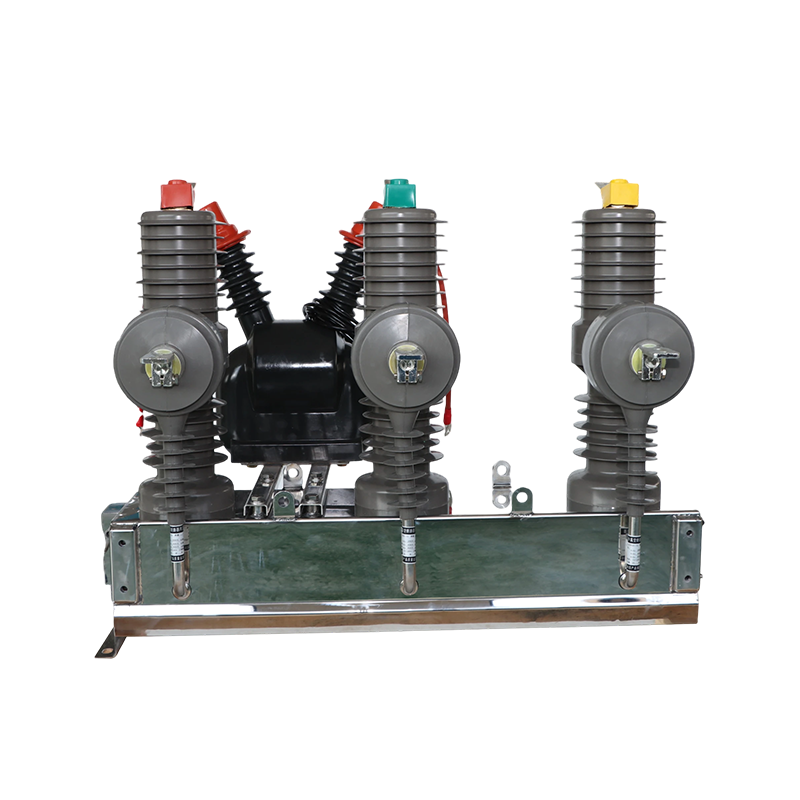

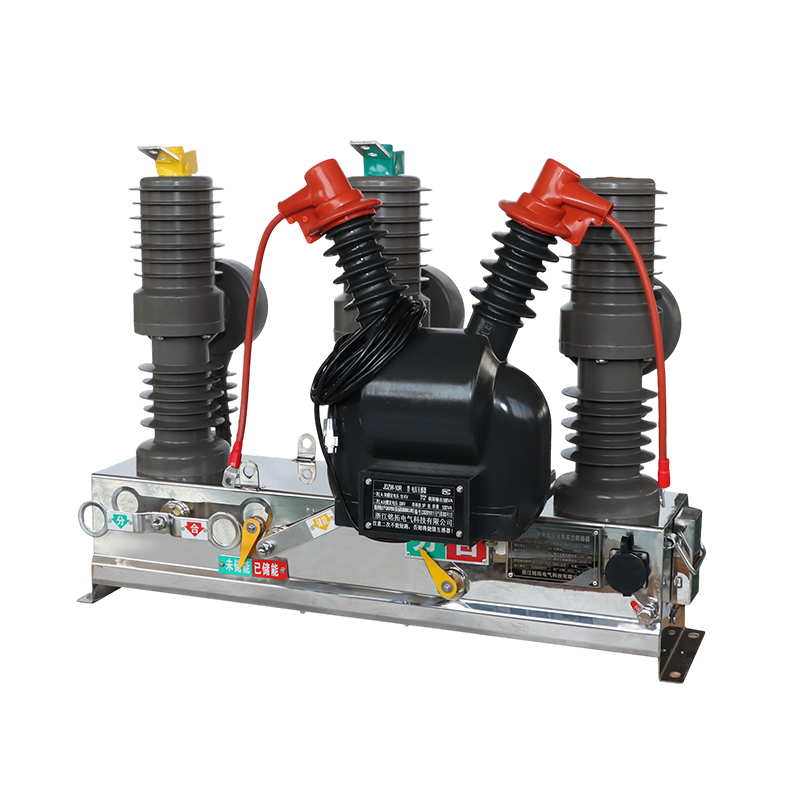

Disyuntor de vacío para exteriores ZW32 para distribución de media tensión montada en polos

Descripción:

El disyuntor de vacío ZW32 se aplica al exterior y generalmente se instala en el extremo superior del transformador. Pertenece al tipo pilar y comúnmente se instala en postes de servicios públicos exteriores. También existen instalaciones de suelo con cerramientos, también conocidos como interruptores de columna. Debido a que puede cortar el circuito, es el punto límite entre alto y bajo voltaje en el extremo superior del transformador, también conocido como interruptor de límite. Tiene protección de secuencia cero contra sobrecorriente y pérdida de fase, y desempeña un papel en la conmutación de circuitos y la protección de cargas como transformadores.

Aplicaciones:

El disyuntor de vacío para exteriores ZW32 se aplica ampliamente en:

Líneas aéreas de distribución de media tensión

Sistemas de distribución montados en postes

Subestaciones exteriores y puntos de protección de alimentadores

Redes de distribución de energía industrial

Sistemas de conexión a redes de energía renovable

Su diseño admite el funcionamiento continuo en exteriores manteniendo al mismo tiempo un rendimiento de conmutación constante y la protección del sistema.

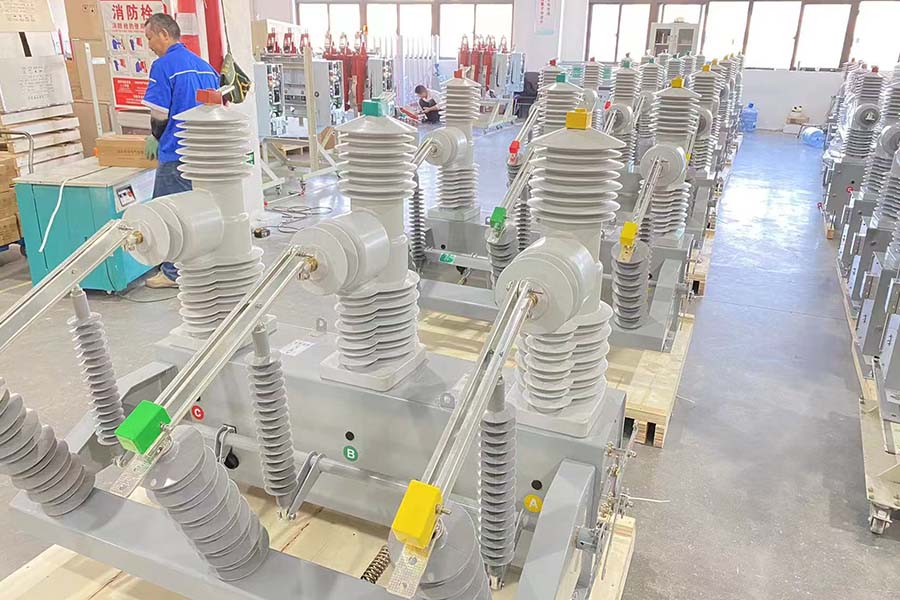

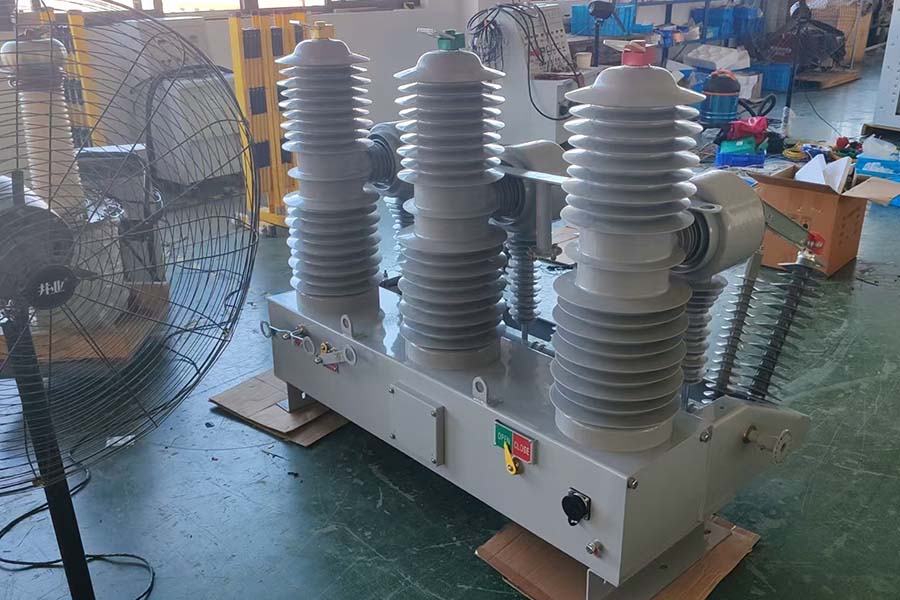

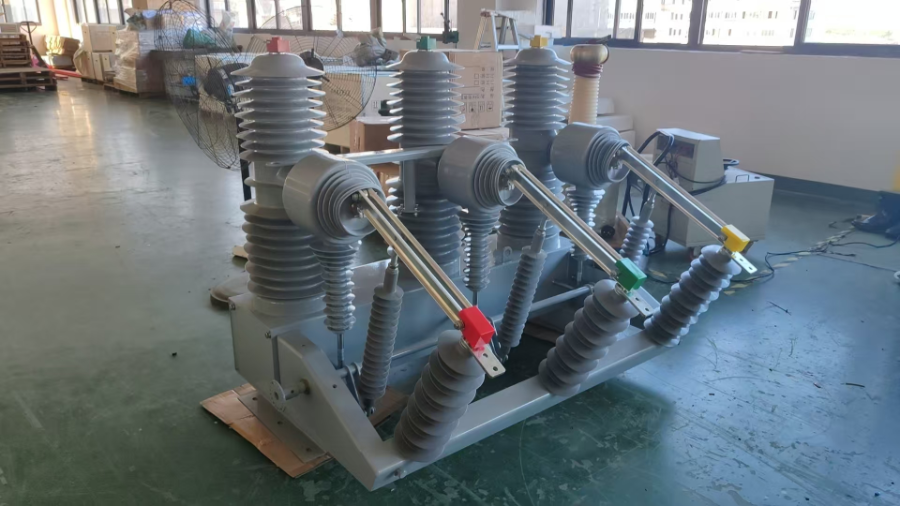

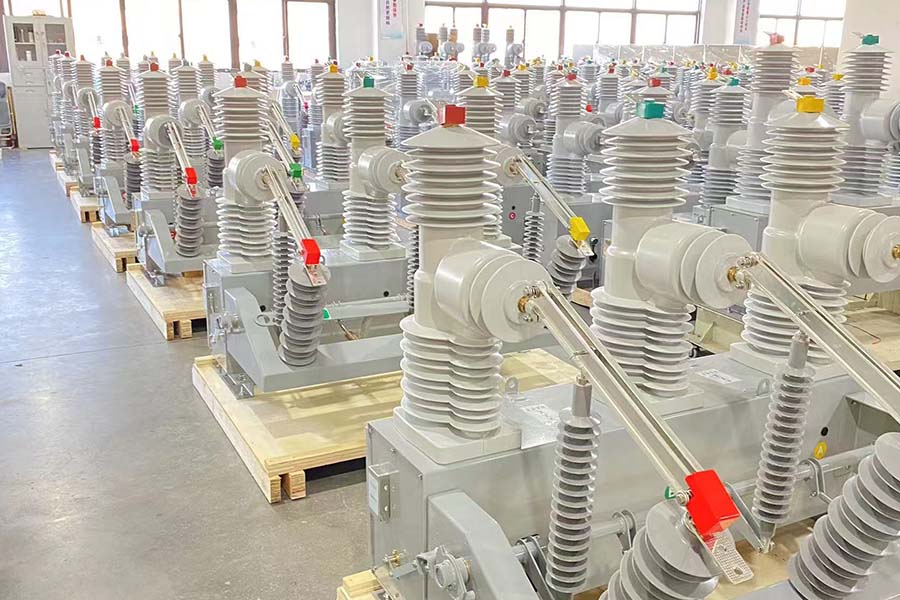

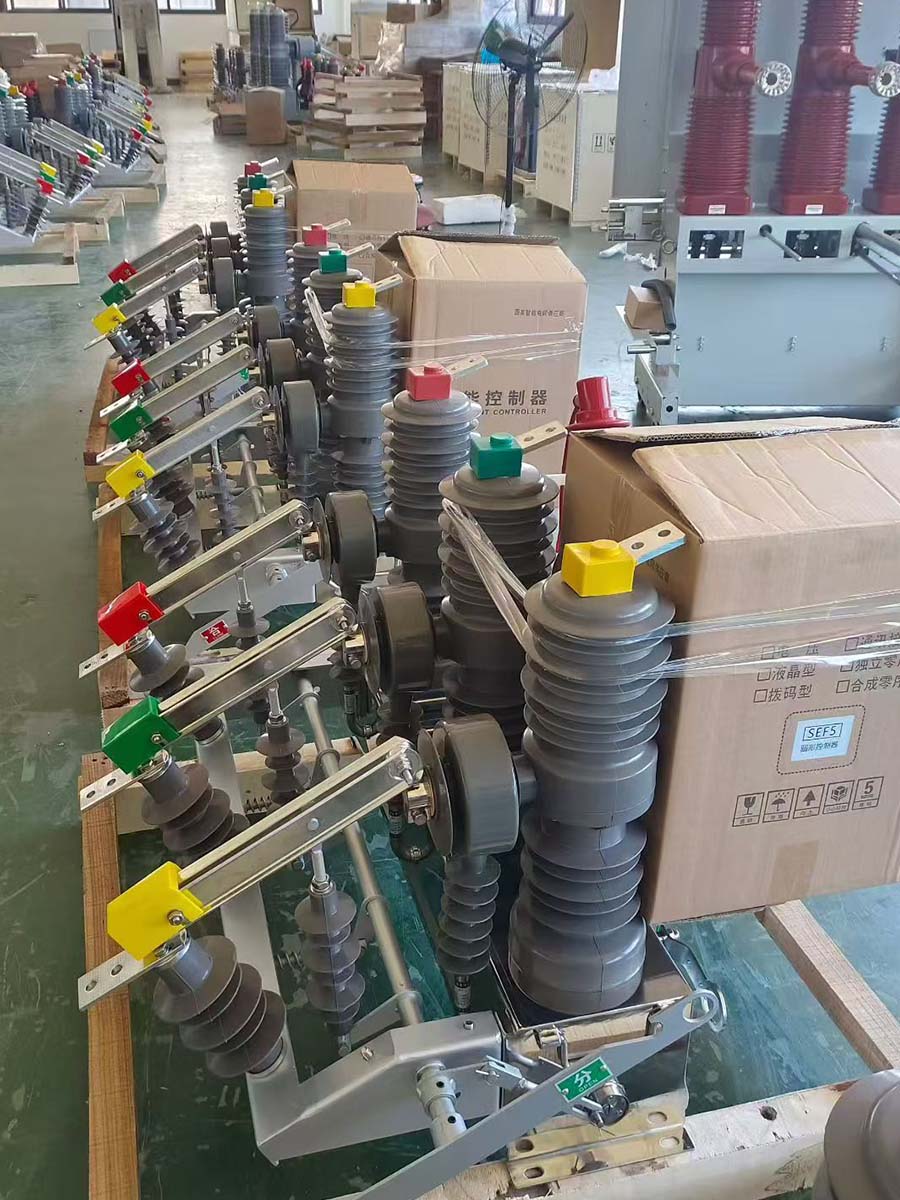

Taller ZW32 VCB
MT Electric ZW32
Introducción a ZW32

Cuando hay sobrecorriente o cortocircuito en la línea de salida del circuito, el transformador de corriente puede detectar la señal de corriente, que se transmite al controlador. El controlador emite un comando para disparar el mecanismo, que impulsa los contactos dinámicos y estáticos dentro del tubo de vacío para separarlos, logrando así la desconexión y el corte del circuito, desempeñando un papel protector.

Pruebe la apertura y el cierre del disyuntor
Cables secundarios

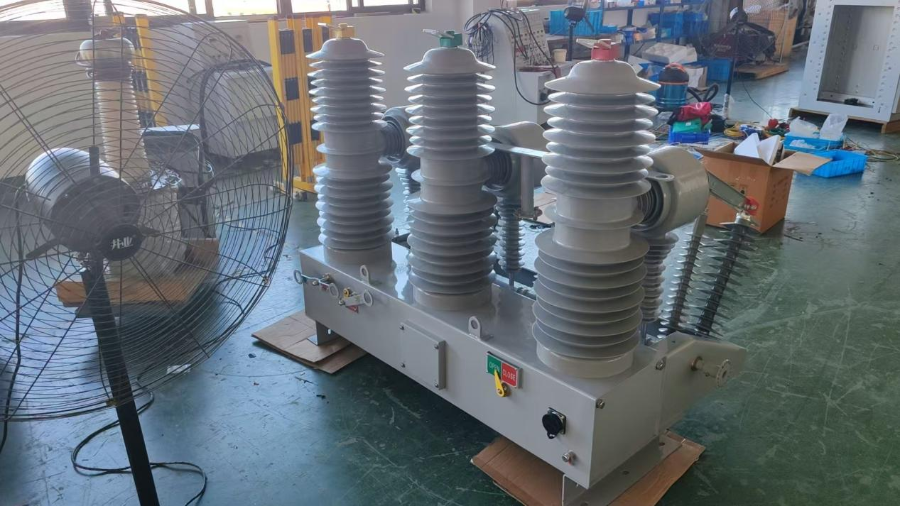

Depuración de productos
Depuración de productos
Depuración de productos

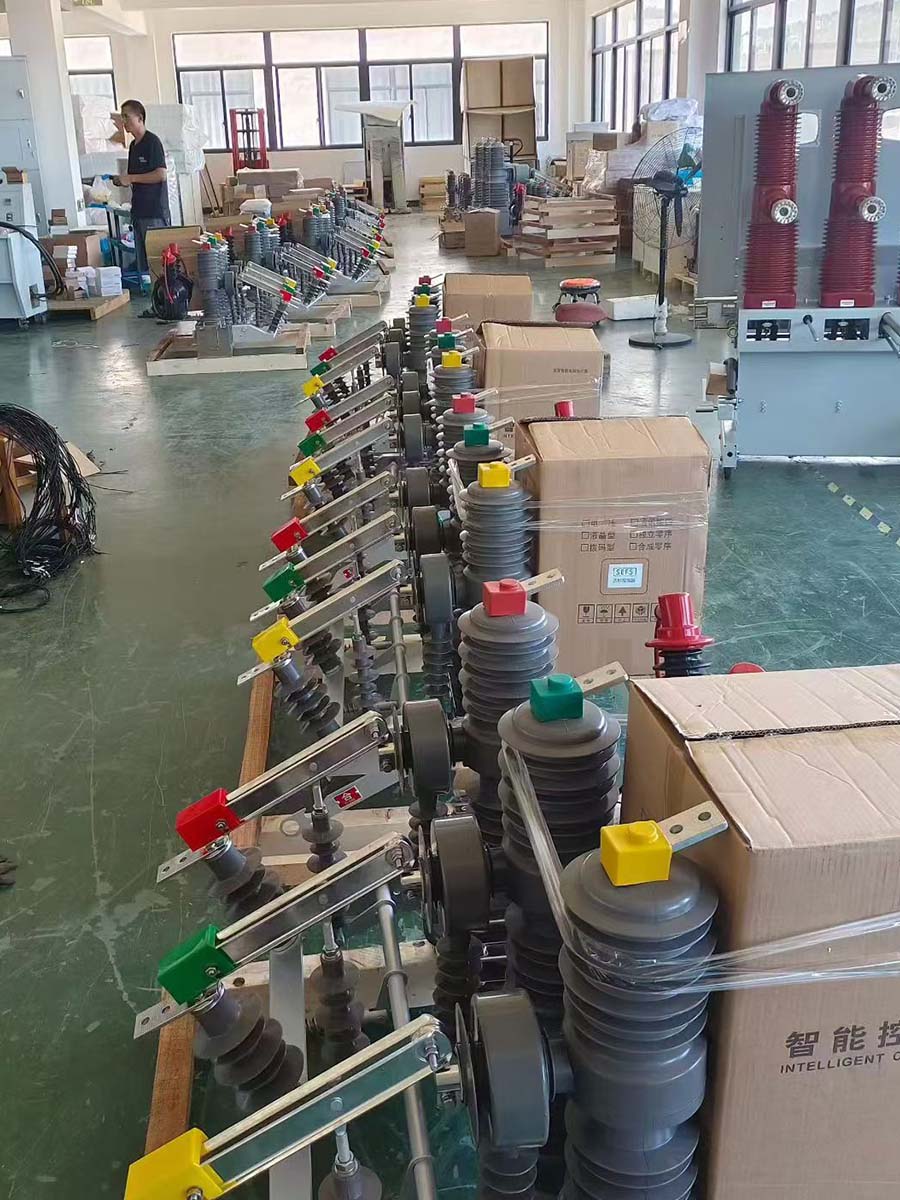

Taller ZW32 VCB
MT Electric ZW32
Introducción a ZW32

Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzada. Las cajas se someten a un tratamiento térmico y llevan la marca ISPM-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita el funcionamiento de la carretilla elevadora, mientras que la fijación interna que absorbe los impactos garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares logísticos internacionales.

High And Low Voltage Switchgear ACB MCCB VCB
La subestación de tipo caja utiliza nuestro VCB, MCCB y ACB
Gabinetes de alto y bajo voltaje alimentados con éxito

Aparato de distribución con aislamiento de gas de 35 kV, VCB
Aparato de distribución con aislamiento de gas de 35 kV, VCB
Aparato de distribución con aislamiento de gas de 35 kV, VCB
Unidad principal de anillo de 10 kV, VCB
Aparatos de conmutación de alta tensión de 35 kV, transmisión de energía exitosa
Transmisión de potencia exitosa
Armario fotovoltaico conectado a la red que utiliza ACB y MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB

Categoría de parámetro	Especificación	Observaciones
Voltaje nominal	12 kV	Estándar para redes de distribución
Corriente nominal	400A, 630A, 1250A	Calificaciones personalizadas disponibles
Corriente de ruptura de circuito corto nominal	16 kA, 20 kA, 25 kA
Corto tiempo calificado para resistir la corriente	16 kA/4s, 20 kA/4s, 25 kA/4s
Pico nominal que resiste la corriente	40 kA, 50 kA, 63 kA
Nivel de aislamiento nominal	Frecuencia de potencia: 42 kV (1 min) / Impulso de rayo: 75 kV
Vida mecánica	10.000 operaciones
Vida eléctrica	10.000 operaciones (at rated current)	Rotura total de capacidad
Interruptor Medio	Vacío	Botella de cerámica sellada
Mecanismo operativo	Primavera	Manual o motorizado
Voltaje de control	CA/CC 110 V, 220 V	Opcional 24V, 48V
Grado de protección	IP67	Adecuado para entornos hostiles
Dimensiones (H×W×D)	880 × 560 × 680 mm	Diseño compacto
Peso	Aproximadamente 130 kg	Fácil de instalar

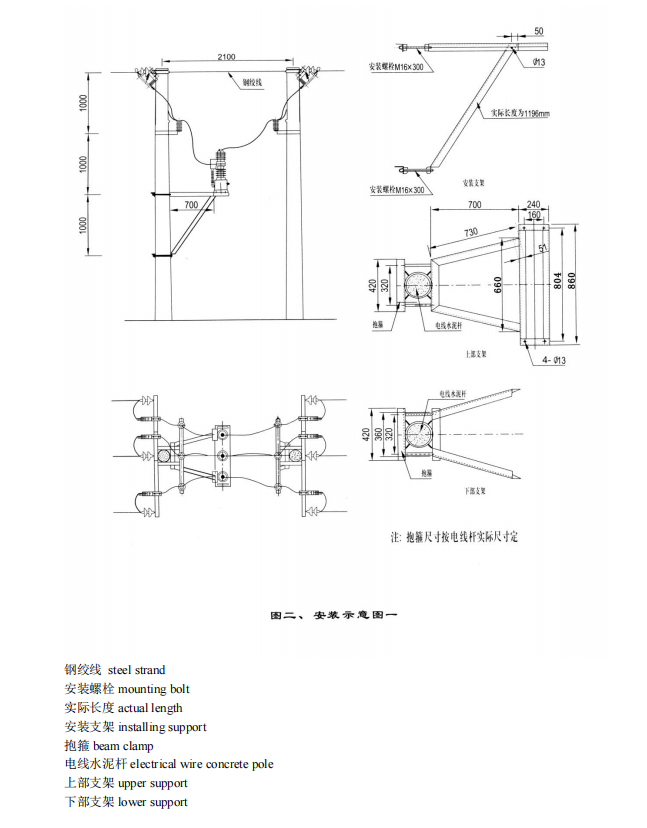

Método de instalación	Montado en poste	Uso al aire libre
Temperatura ambiente	-40°C a 55°C	Amplio rango operativo
Altitud	≤ 4000 m	Versión de gran altitud disponible
