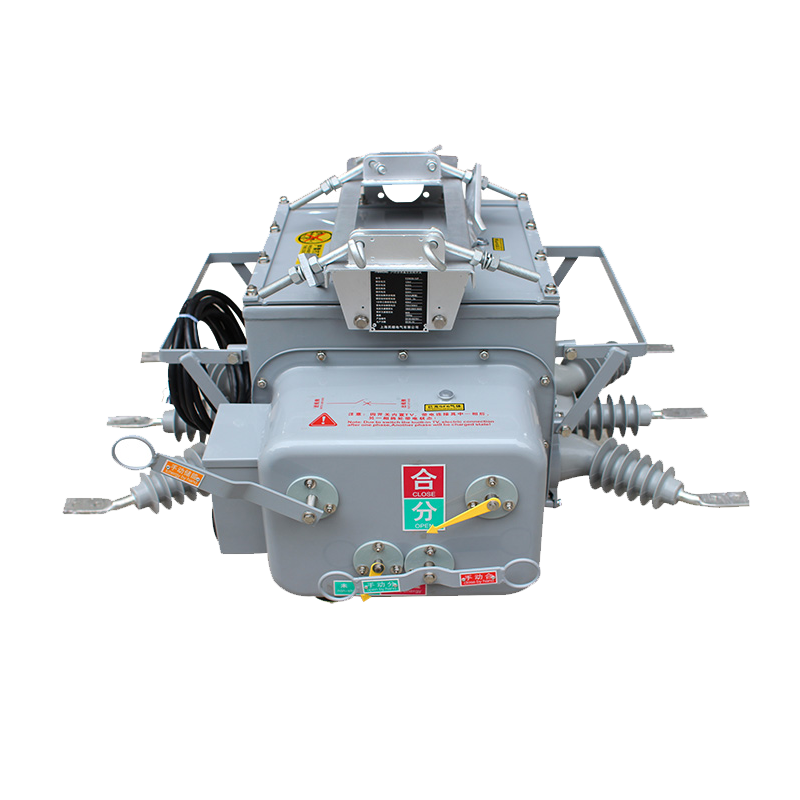

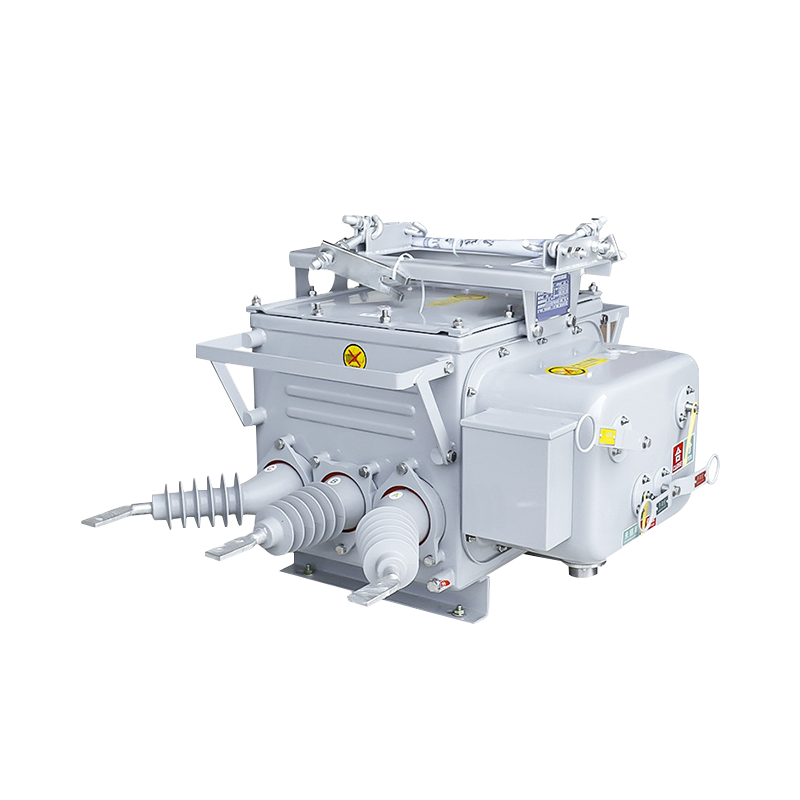

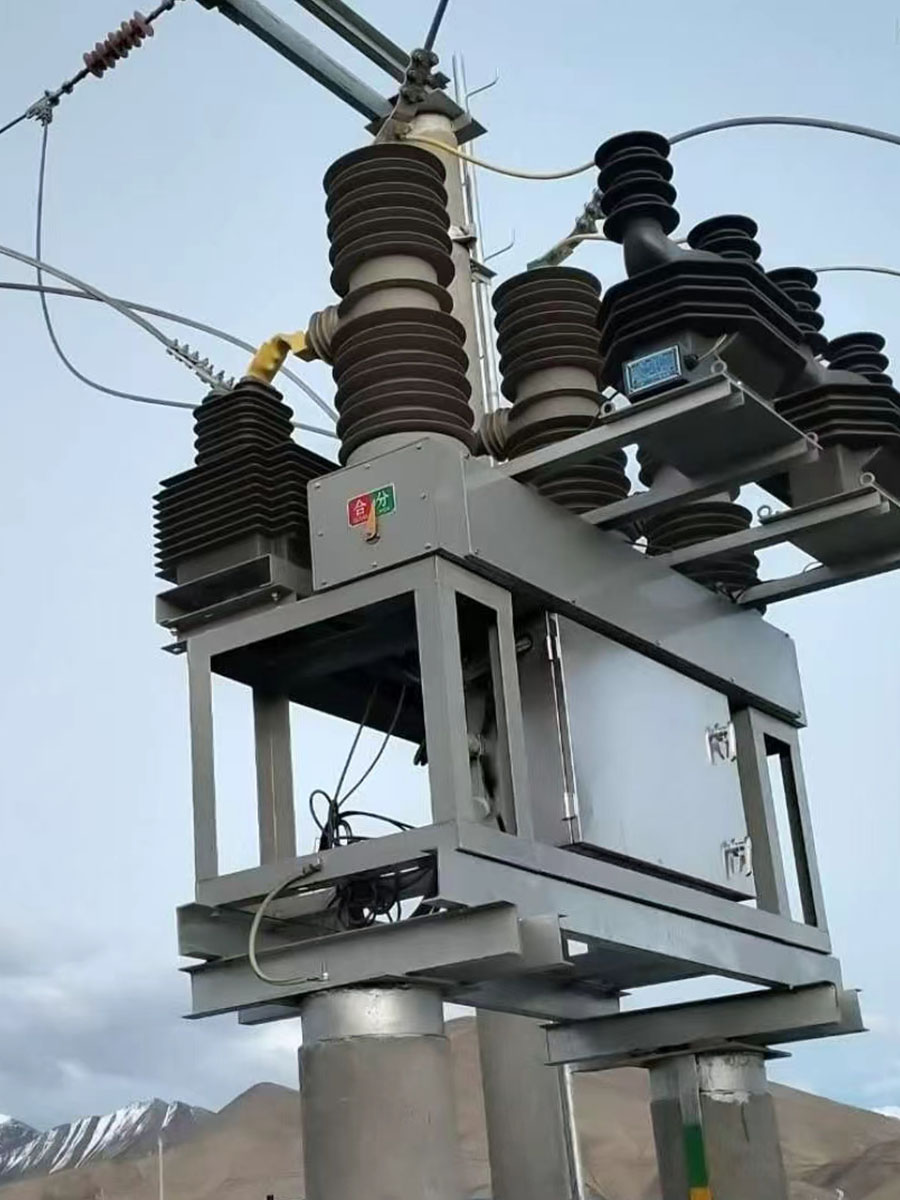

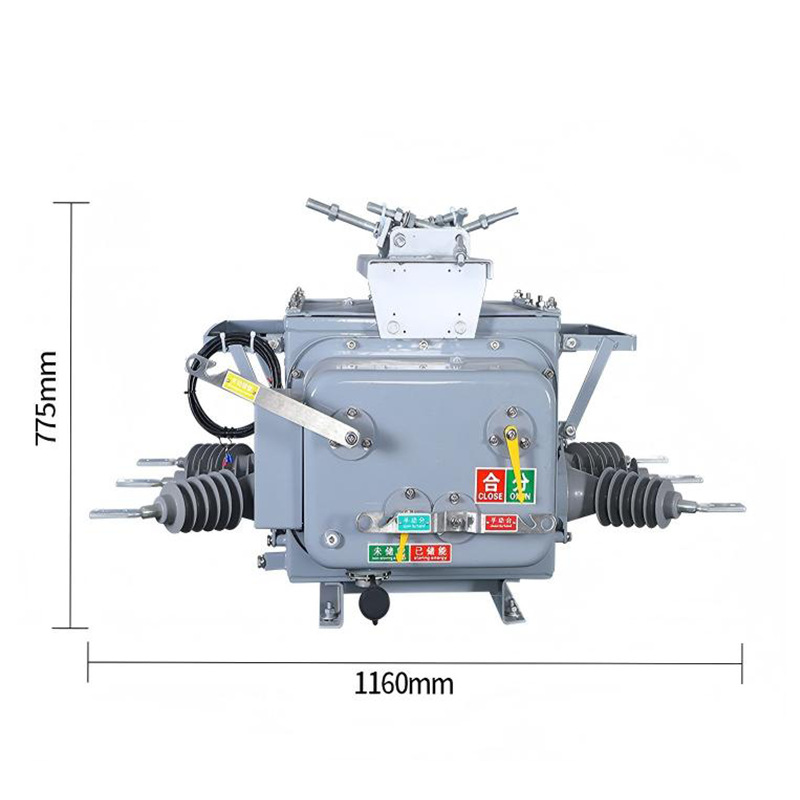

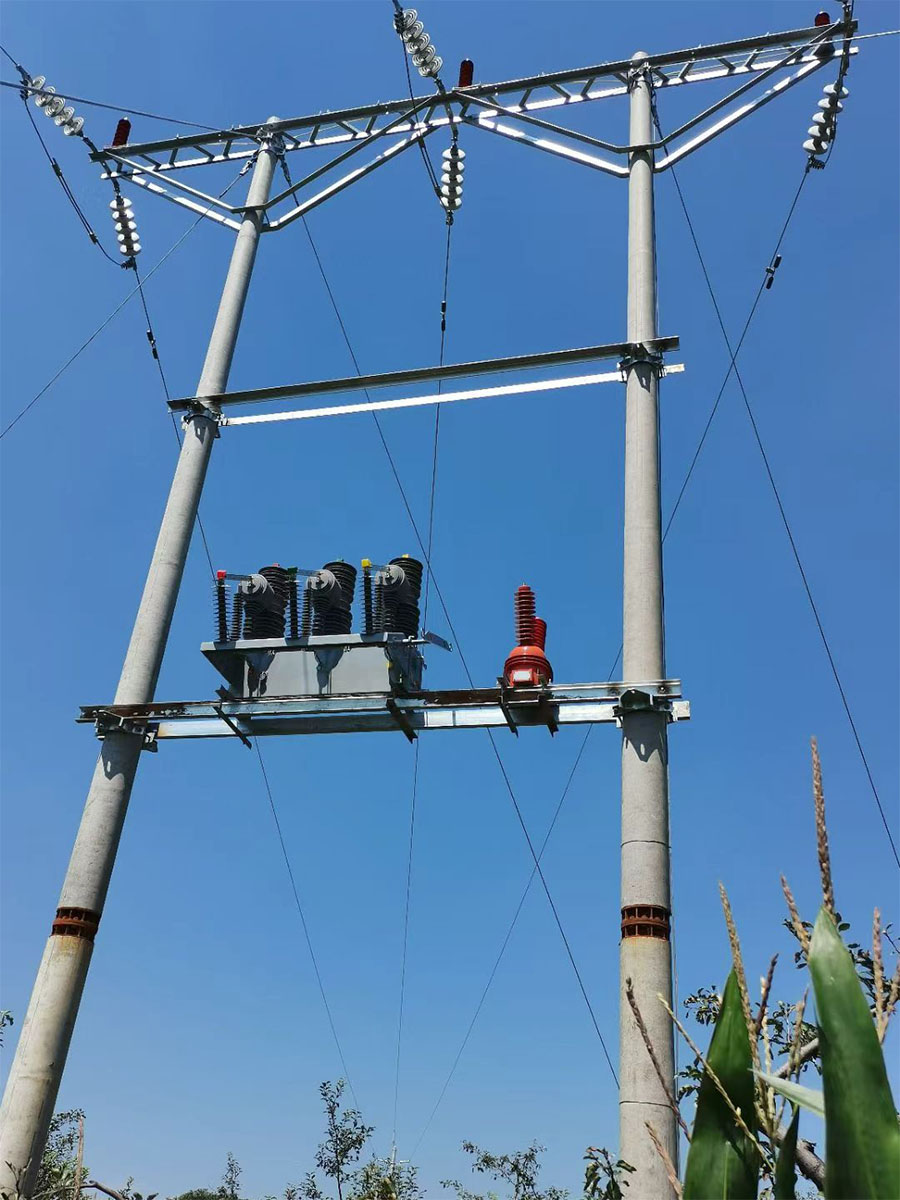

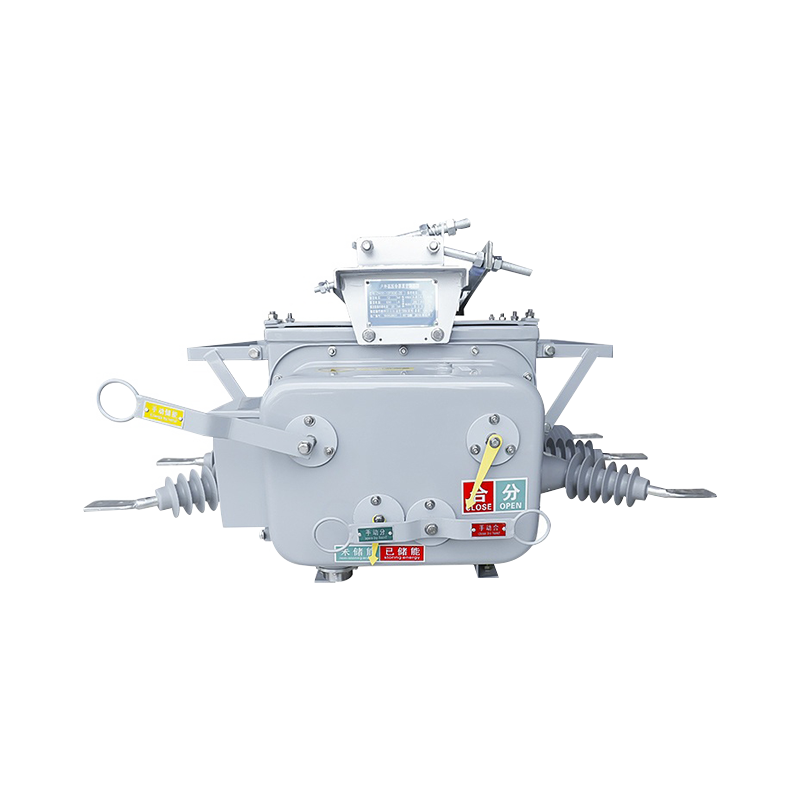

Disyuntor de vacío para exteriores ZW20 para distribución de media tensión montada en poste

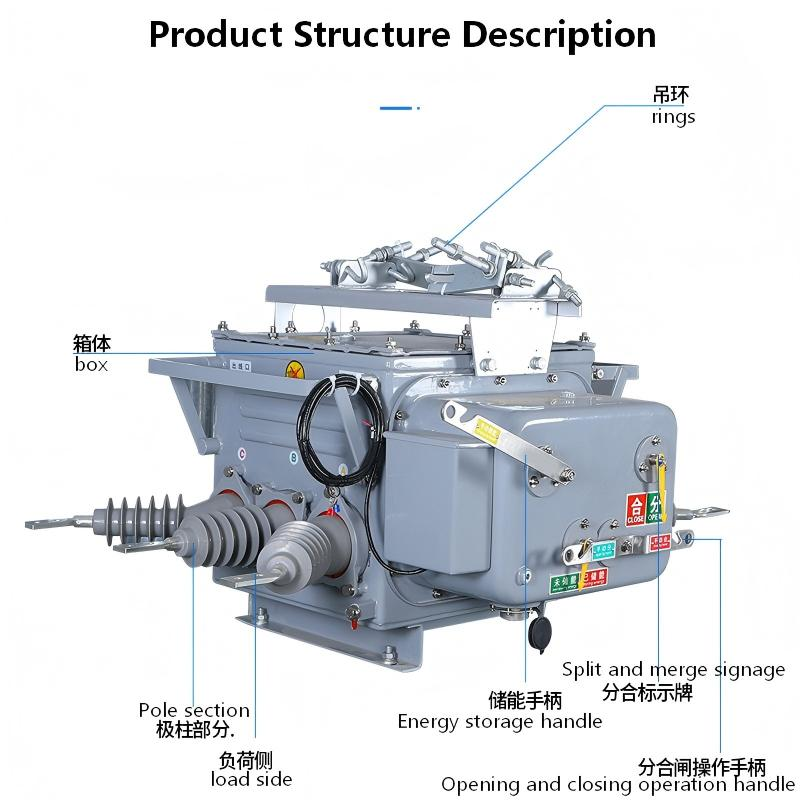

Este disyuntor es un dispositivo de distribución de energía inteligente para exteriores integrado, que se divide principalmente en tres partes:

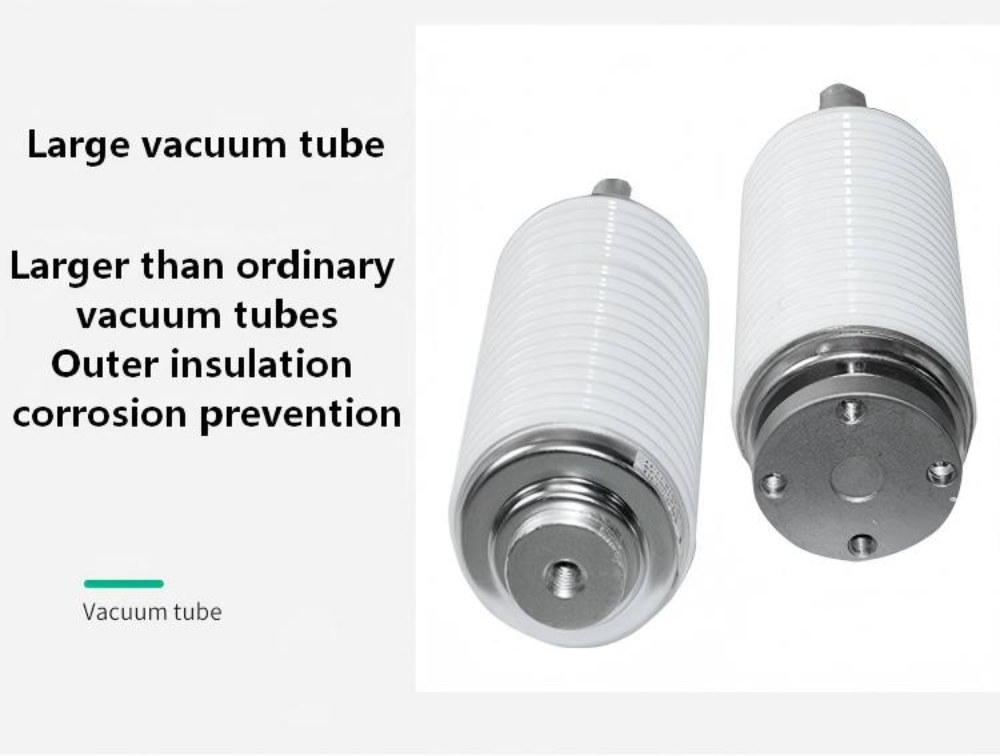

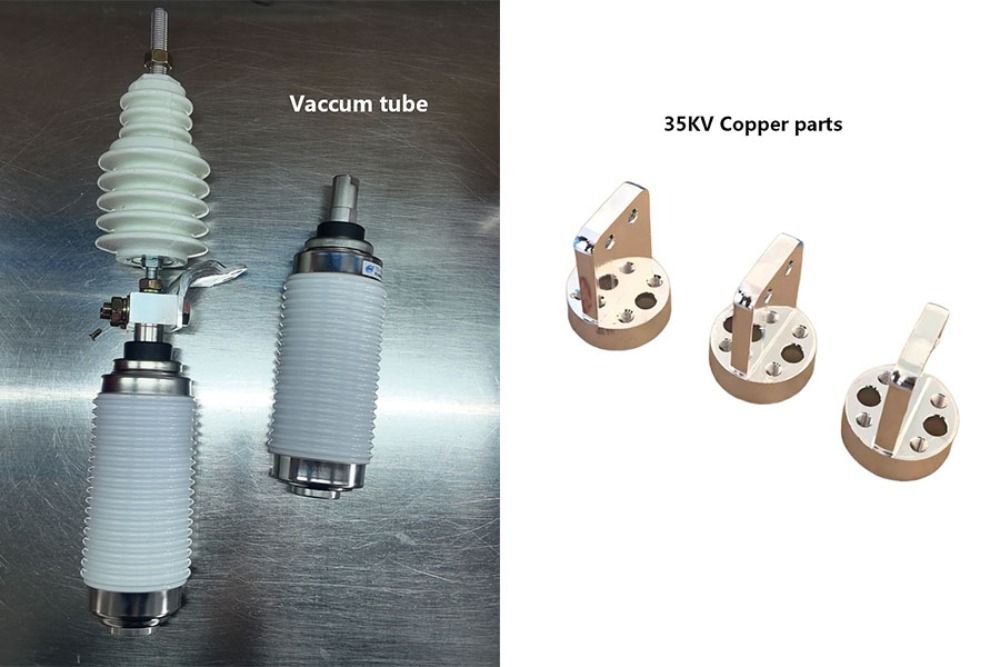

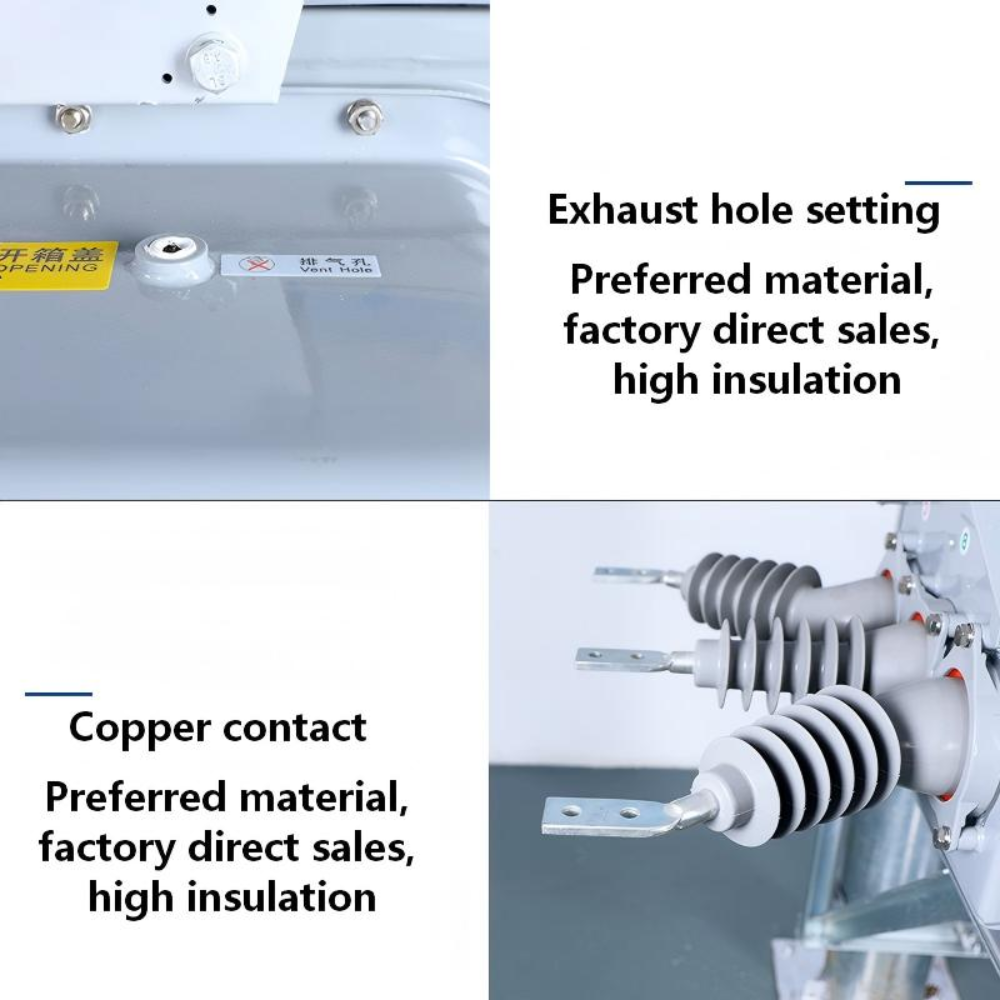

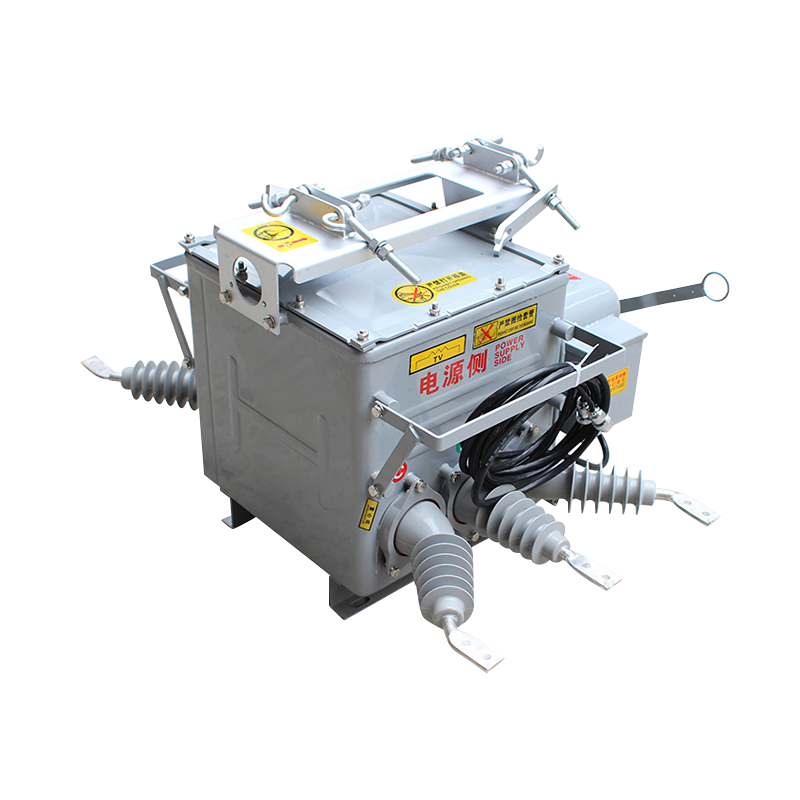

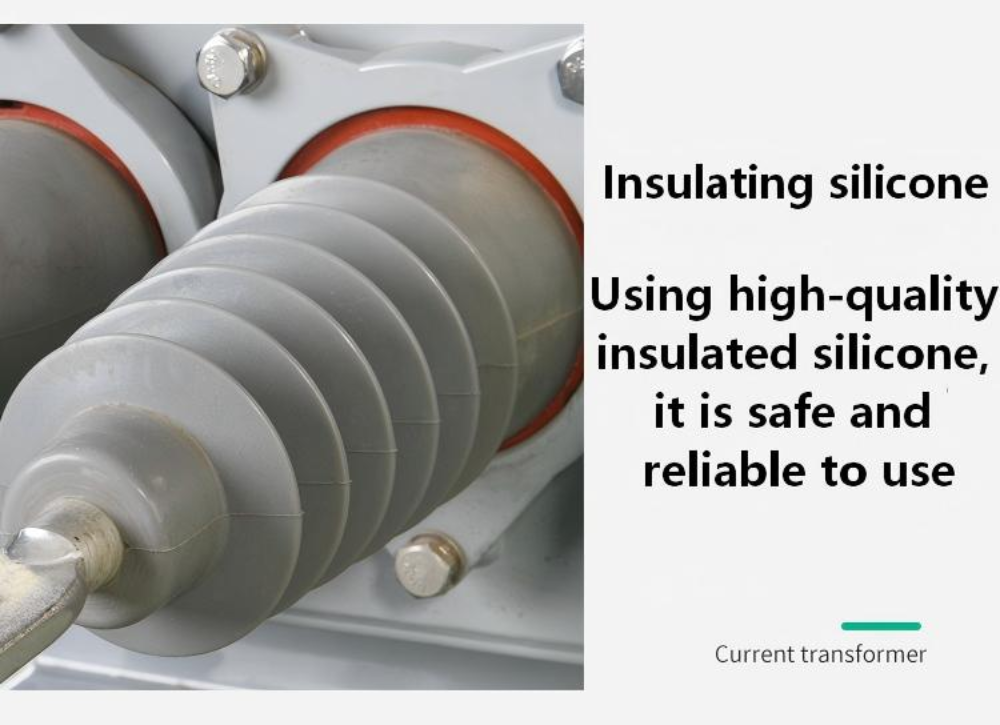

Cuerpo del disyuntor: Es el núcleo del equipo. El circuito conductor está conectado con precisión a la cámara de extinción de arco al vacío a través de componentes tales como polos conductores de entrada y salida, abrazaderas conductoras, etc., para lograr el encendido/apagado de la corriente. En términos de aislamiento y sellado, el diseño es exquisito: la varilla conductora está hecha de resina epoxi y otros materiales fundidos en su conjunto para garantizar un excelente rendimiento de aislamiento externo; Al mismo tiempo, la carcasa adopta una tecnología de sellado madura y componentes de sellado como juntas tóricas para garantizar una buena hermeticidad general.

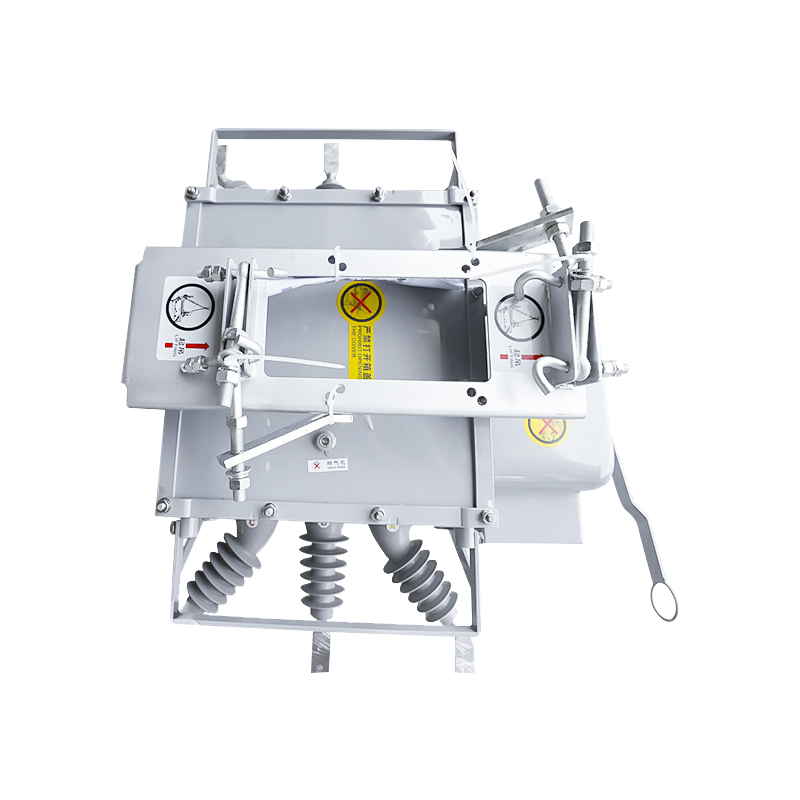

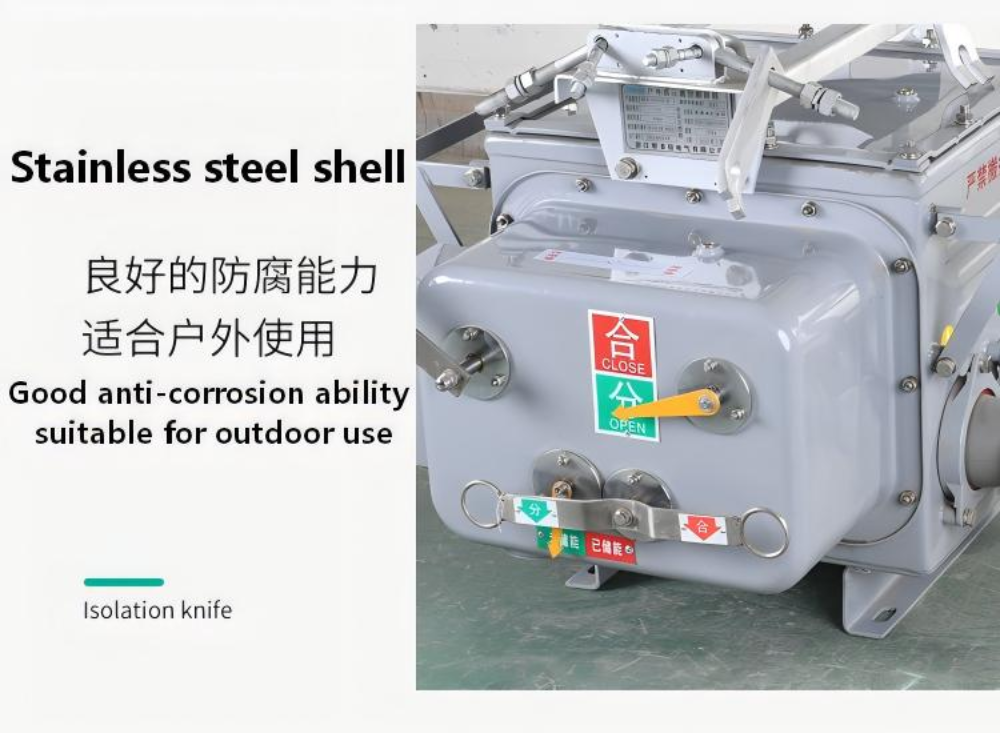

Mecanismo de operación: El mecanismo tiene funciones integrales, apoyando el almacenamiento de energía eléctrica y la apertura/cierre, al mismo tiempo que conserva la función de emergencia de la operación manual. Integra múltiples componentes como resortes de cierre, sistemas de almacenamiento de energía, dispositivos de liberación, bobinas de apertura y cierre e interruptores auxiliares, y es el "centro de control" que impulsa el funcionamiento preciso del disyuntor.

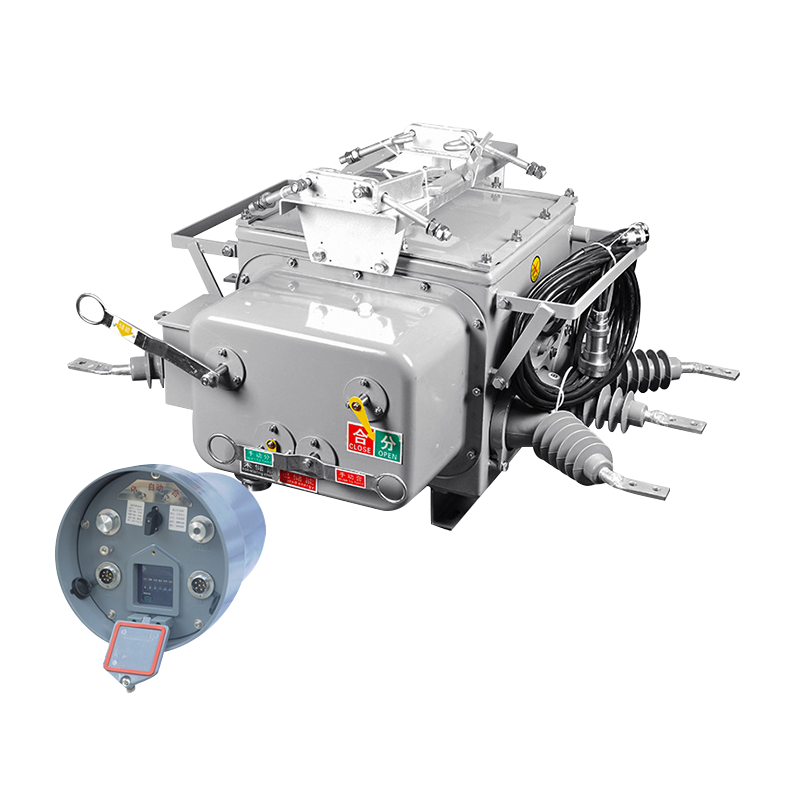

Composición del conjunto completo: el conjunto completo de disyuntores de vacío límite no es un solo dispositivo, sino un sistema. Está compuesto principalmente por un disyuntor de vacío ZW20A-12, combinado con un controlador inteligente FDR-02 o CH-40 para juicio lógico y complementado con un transformador de voltaje (JDZW-10) para proporcionar señales, formando una solución completa sin mantenimiento.

El valor central de este dispositivo radica en sus capacidades de manejo de fallas inteligentes y automatizadas, que logran principalmente tres funciones principales:

Aislamiento automático de cortocircuito entre fases: cuando se produce un cortocircuito entre fases en el ramal del usuario, puede dispararse rápidamente antes de la acción de protección de la subestación de nivel superior y mantener un estado bloqueado, limitando estrictamente la falla del lado del usuario y evitando que afecte a la red eléctrica principal y a otros usuarios.

Eliminación automática de falla de conexión a tierra monofásica: para fallas de conexión a tierra monofásicas que ocurren en el lado del usuario, también puede tomar la iniciativa de desconectar y eliminar la falla automáticamente. Este proceso es muy rápido, lo que lo hace casi imperceptible para la subestación de nivel superior y otros usuarios en la misma línea, lo que mejora en gran medida la confiabilidad del suministro de energía y la experiencia del usuario.

Localice rápidamente el punto de falla: después de tomar medidas, puede informar activamente información de falla. El personal de mantenimiento puede utilizar equipos especializados (como computadoras portátiles) para leer rápidamente datos en el sitio, localizar con precisión la causa de las fallas y los usuarios responsables, reduciendo así significativamente el tiempo para solucionar problemas y restaurar el suministro de energía.
