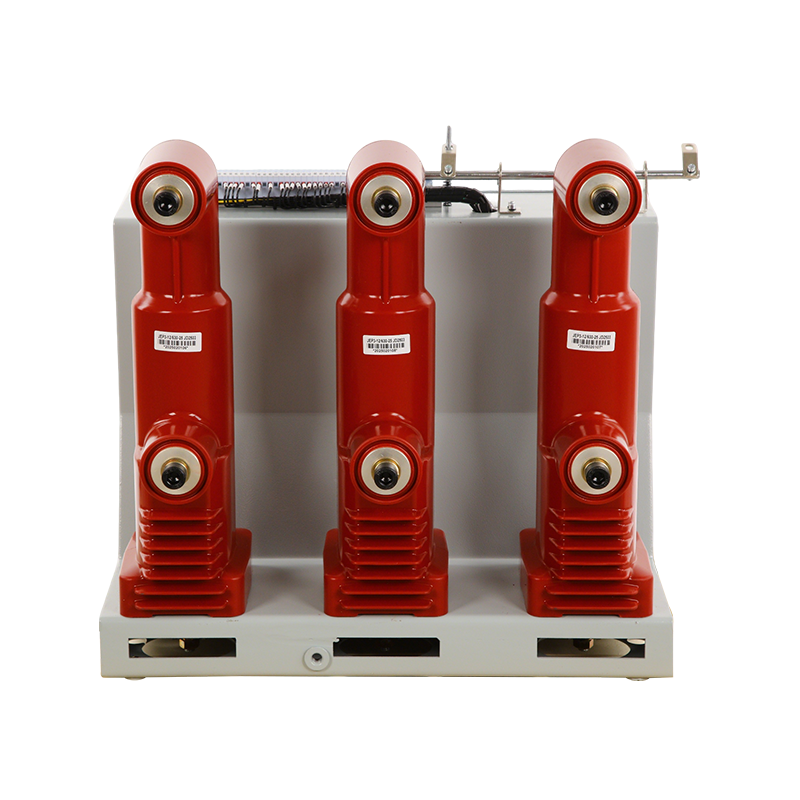

Disyuntor de vacío extraíble para interiores de media tensión VS1 de 12 kV, 31,5 kA

Descripción:

El disyuntor de vacío para interiores (VCB) MINGTUO de 12 kV está diseñado específicamente para aplicaciones de distribución de media tensión y proporciona protección y control de alto rendimiento para sistemas de energía industriales, comerciales y de infraestructura. Con una potencia nominal de 1250 A, este disyuntor es adecuado tanto para instalación fija como extraíble y ofrece una sólida capacidad de interrupción de fallas, una larga vida operativa y características de seguridad avanzadas. Su diseño compacto y modular garantiza un funcionamiento fiable al tiempo que simplifica los procedimientos de mantenimiento e instalación.

Este disyuntor de vacío interior de media tensión ofrece una solución completa para una distribución de energía segura, confiable y eficiente. Su instalación flexible, tecnología avanzada de interrupción por vacío, larga vida útil y características de protección integrales lo hacen adecuado para una amplia gama de aplicaciones industriales, comerciales y de infraestructura crítica.

Aplicaciones:

Los VCB MINGTUO son componentes esenciales en sistemas eléctricos de media tensión y proporcionan control y protección en una variedad de escenarios:

Generación de energía:

Protección del generador y control de salida en centrales térmicas e hidroeléctricas

Integración con sistemas de energía solar y eólica

Distribución auxiliar de energía para equipos de planta

Redes de transmisión y distribución:

Protección de alimentadores de subestaciones y transformadores de distribución

Aplicaciones de la unidad principal de anillo y de los cuadros de distribución interiores

Aislamiento de fallas en la distribución de energía urbana e industrial

Sisteme industriale:

Protección de motores de alta capacidad en plantas siderúrgicas y de fabricación

Protección de transformadores y rectificadores en instalaciones químicas

Distribución de energía subterránea y superficial en operaciones mineras

Infraestructura y Servicios Públicos:

Sistemas de suministro de energía de tracción ferroviaria y metropolitana

Protección de energía de respaldo para aeropuertos, hospitales y centros de datos

Distribución de energía de parques industriales y edificios comerciales

Entornos duros o especiales:

Sistemas eléctricos de plataformas marinas

Operaciones mineras en el desierto e instalaciones climáticas extremas

Subestaciones de gran altitud que requieren rompedores robustos y confiables

Disyuntor de vacío de alto voltaje
Disyuntor de vacío interior de media tensión VS1
Composición de VCB

Durante el funcionamiento normal, los contactos principales del disyuntor permanecen cerrados, lo que permite un flujo de corriente ininterrumpido. Durante eventos de sobrecarga o cortocircuito, se activa el mecanismo de disparo térmico o magnético. El mecanismo de resorte garantiza una rápida separación de contactos, generando un arco eléctrico controlado. Este arco se dirige inmediatamente al interruptor de vacío, donde se enfría, se divide y se extingue. Este proceso aísla la sección defectuosa, protege los equipos posteriores y evita daños al sistema en general. El resultado es una rápida eliminación de fallas, una operación segura y requisitos mínimos de mantenimiento.

Accesorios del producto

Cilindro aislante
Producto principal
Contacto en movimiento
Conexión flexible
Funda para brazo táctil y táctil
Soporte de soporte del portador
Cilindro aislante
Tubo vacío
1
2

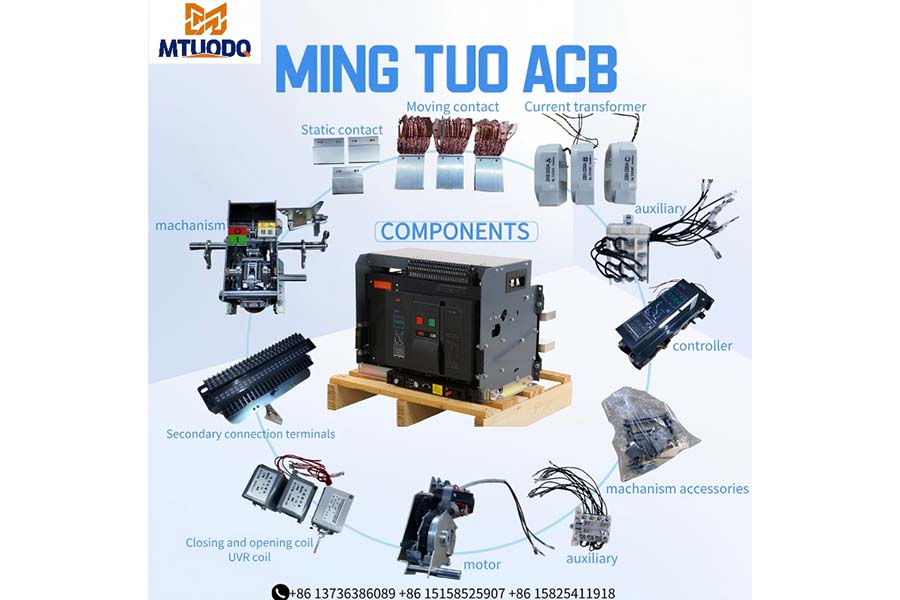

_0010_a412801fb401b68fe4de3d978b4eaae4

Prueba de tensión soportada
Prueba de tensión soportada
Prueba de tensión soportada
Prueba de tensión soportada
Prueba de tensión soportada
Depuración de productos
Prueba de tensión soportada
Disyuntor de vacío de alto voltaje
Composición de VCB
Disyuntor de vacío interior de media tensión VS1
Composición de VCB

Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzada. Las cajas se someten a un tratamiento térmico y llevan la marca ISPM-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita el funcionamiento de la carretilla elevadora, mientras que la fijación interna que absorbe los impactos garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares logísticos internacionales.

Aparatos de distribución de alta y baja tensión (ACB, MCCB, VCB)
Subestación tipo caja con nuestros VCB, MCCB y ACB
Gabinetes de alto y bajo voltaje alimentados con éxito

Transmisión de potencia exitosa
Armario fotovoltaico conectado a la red que utiliza ACB y MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB
Armario fotovoltaico conectado a la red que utiliza ACB y MCCB
Transmisión de potencia exitosa
Transmisión de potencia exitosa
Armario fotovoltaico conectado a la red que utiliza ACB y MCCB

No	Artículo	Unidades	Contar valor
1	La tensión nominal	-	12 24 35
2	La tensión nominal (short-term frequency tolerance 1min)	kV	42
3	La tensión nominal tolerance lightning shocks peak	-	75
4	Frecuencia nominal	Hz	50
5	Corriente nominal	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Corriente nominal de circuito abierto corto	kA	20/25、31.5、40
7	La tensión nominal short tolerance	kA	20/25、31.5、40
8	Duración corta calificada	s	4
9	Corriente nominal peak tolerance	kA	50/63、80、100
10	Cierre nominal de corriente de cortocircuito	kA	50/63、80、100
11	Tolerancia de voltaje de frecuencia del circuito secundario 1min)	V	2000
12	Condensador singleback nominal configurado con corriente de circuito abierto	A	630/400 (40 kA 800/400)
13	El condensador nominal establece corrientes cercanas	kA	12,5 (frecuencia no superior a 1000Hz)
14	Tiempo de frenado (voltaje nominal)	ms	≤50
15	Tiempo de alimentación (voltaje nominal)	ms	≤100
16	Vida mecánica	-	20000
17	Corriente nominal open circuit times (life)	Conmutación	20000
18	Circuito abierto de corriente de cortocircuito nominal	-	50(40kA≤30)
19	El contacto dinámico y estático permite el espesor del desgaste	mm	3
20	El alimentador de tensión de funcionamiento nominal	-	-
21	La tensión nominal break-brake operations	V	AC110/220 DC110/220
22	Tensión nominal del motor de almacenamiento	-	-
23	Potencia nominal del motor de almacenamiento	W	70
24	Tiempo de almacenamiento	s	≤10
25	Distancia de apertura del contacto	mm	11±1
26	Súper viaje	-	3,5 ± 0,5
27	Tiempo de rebote del contacto de cierre	ms	≤240(A≤3)
28	Puntos trifásicos, que se cierran en diferentes etapas sexuales	-	≤2
29	Velocidad media de la compuerta (separación de contactos: 6 mm)	m/s	0,9–1,2
30	Velocidad media de cierre (cierre por contacto de 6 mm)	m/s	0,5–0,8
31	Resistencia líder en circuitos eléctricos	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Presión de contacto del alimentador del contactor	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5 kA)、4250±250(40 kA)
33	La secuencia operativa nominal	-	Puntos - 0,3s - y puntos Años 180 - y -
