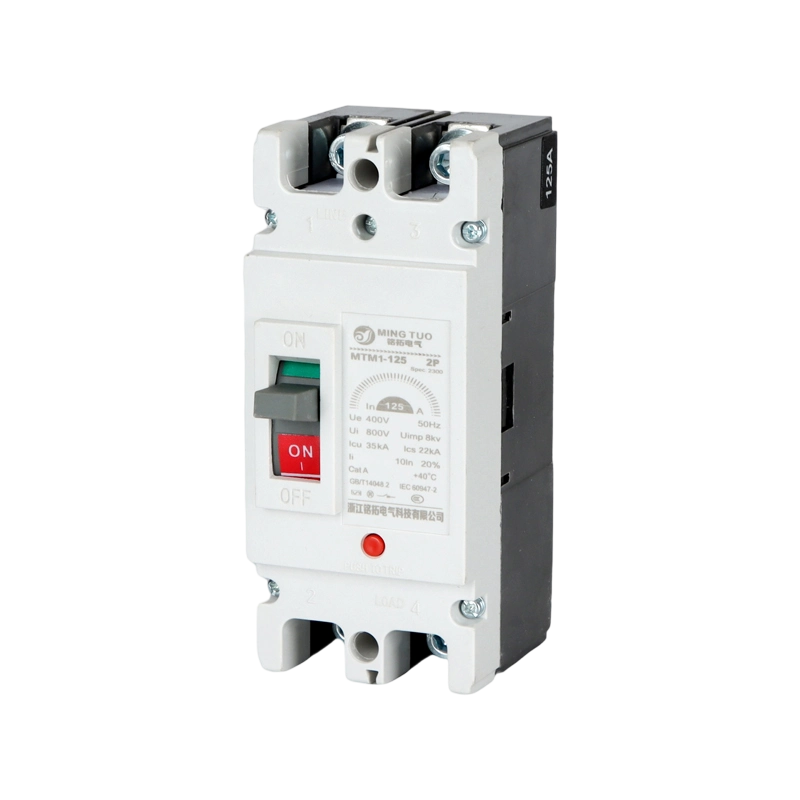

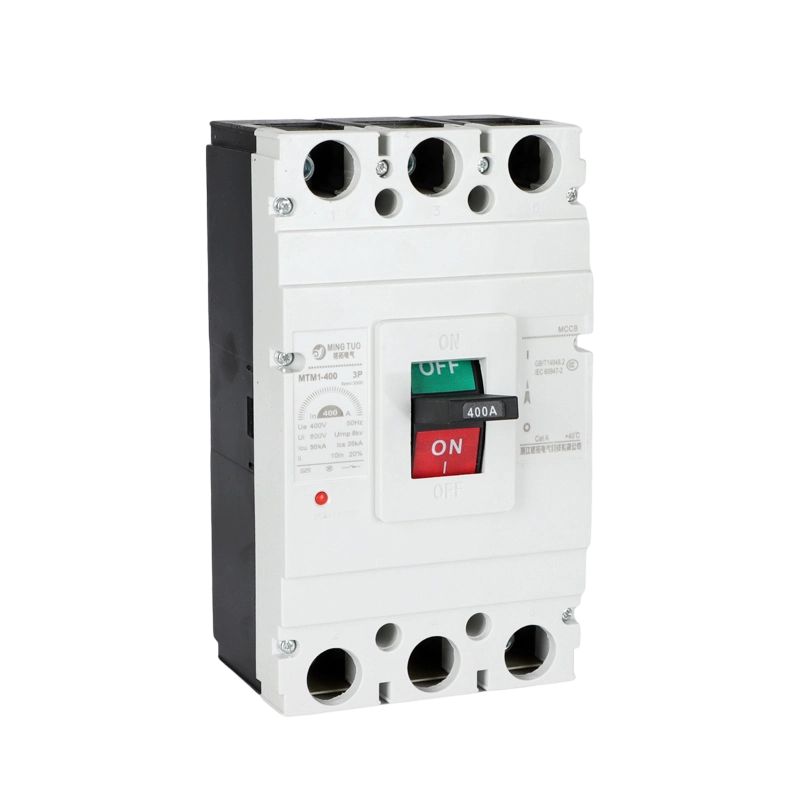

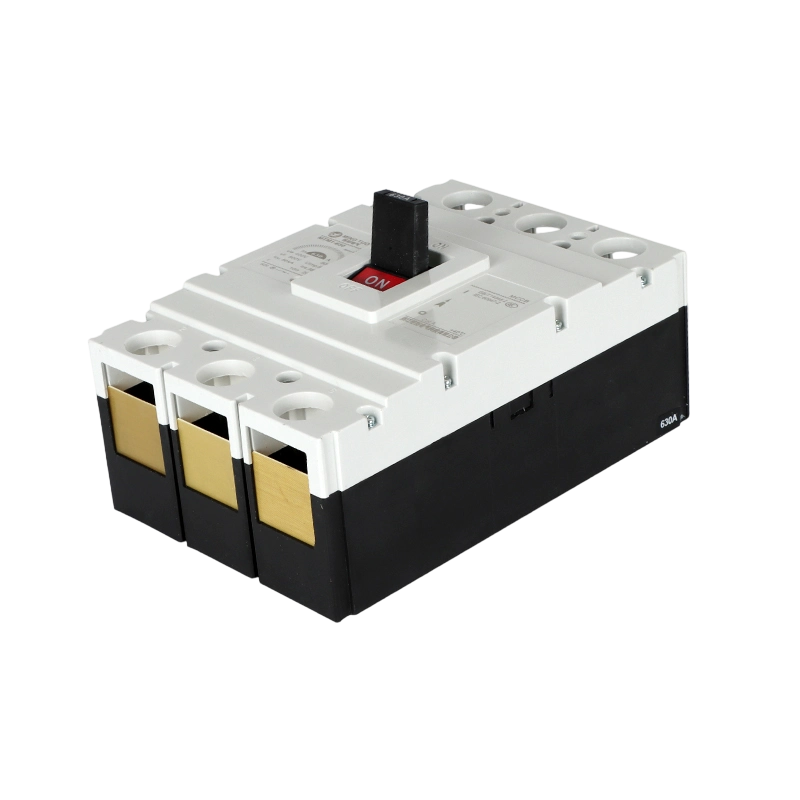

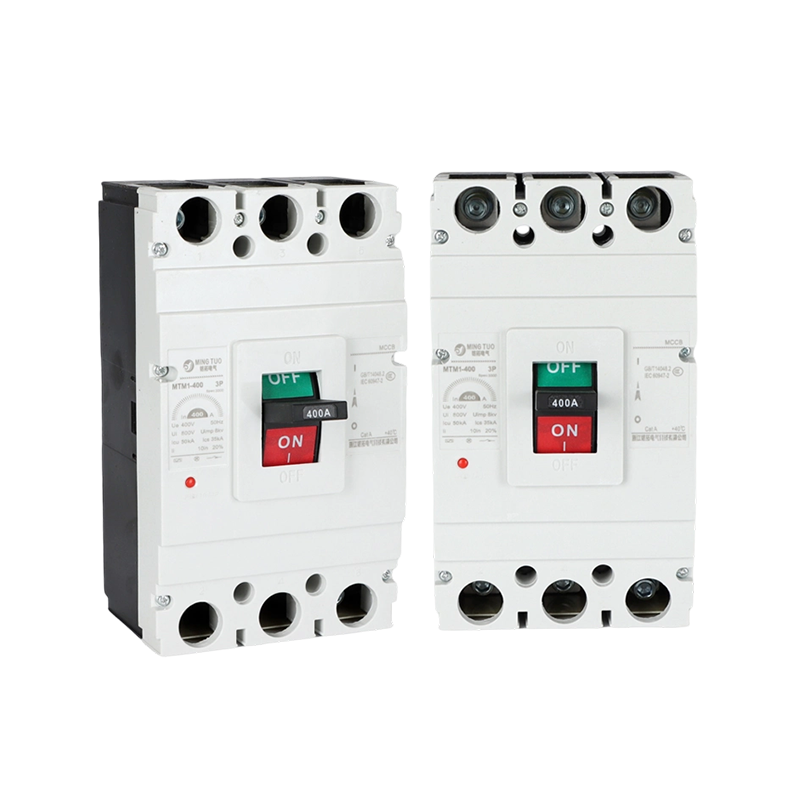

Disyuntor de caja moldeado de CA MT-M1 3/4P, 63A–1600A, protección eléctrica confiable

Descripción:

El disyuntor de caja moldeada (MCCB) de la serie MT-M1 está diseñado para brindar protección y control confiables en sistemas de distribución de energía de CA de 50 Hz, con voltajes operativos nominales de hasta 400 V y corrientes que van desde 63 A a 1600 A. Diseñado para proteger circuitos y equipos conectados, el MT-M1 interrumpe eficientemente sobrecargas, cortocircuitos y condiciones de subtensión, al mismo tiempo que gestiona el arranque ocasional del motor sin comprometer la integridad del sistema.

Compacto pero robusto, este MCCB presenta una capacidad de rotura superior y un arco mínimo, lo que garantiza una confiabilidad operativa a largo plazo. Su diseño modular permite el montaje tanto vertical como horizontal, proporcionando una instalación flexible en paneles eléctricos estancos o centros de control de motores. Totalmente certificado según IEC 60947-2 y GB14048.2, el MT-M1 cumple con los estándares internacionales de calidad y seguridad.

Aplicaciones:

El MT-M1 MCCB proporciona protección confiable en diversos sistemas eléctricos, incluidos:

Paneles de distribución de energía principal y secundaria

Centros de control de motores y paneles de arranque

Circuitos de protección del generador

Maquinaria industrial y de fabricación

Instalaciones eléctricas comerciales y residenciales

Sistemas de integración de energía solar y eólica

Principio de funcionamiento: El principio de funcionamiento del MCCB de la serie MT-M1 es monitorear la corriente del circuito y, en caso de sobrecarga, cortocircuito o falla a tierra, determinar y activar automáticamente el mecanismo para interrumpir rápidamente el circuito. También extingue el arco de forma segura a través de un sistema de extinción de arco, cortando así de forma fiable la falla y protegiendo el circuito y el equipo.

MCCB

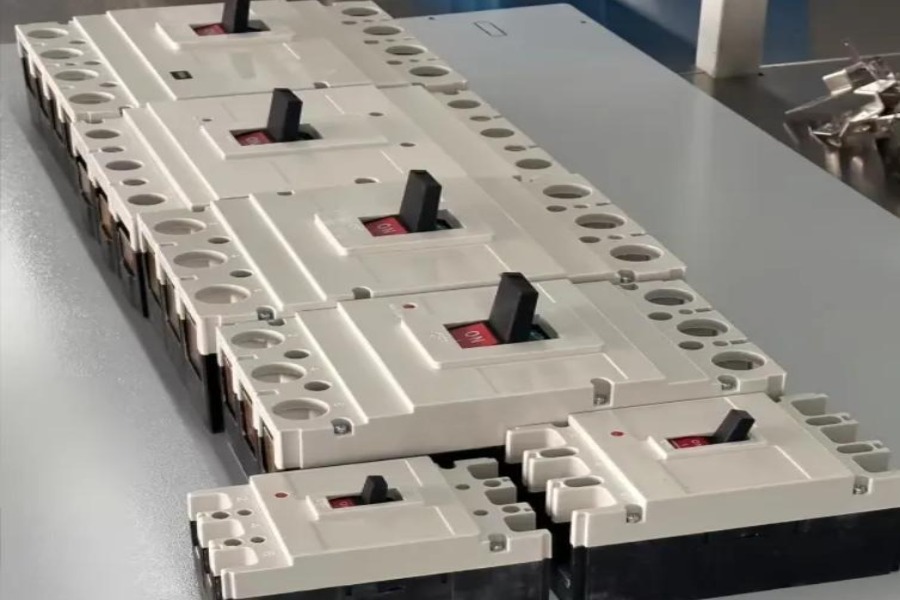

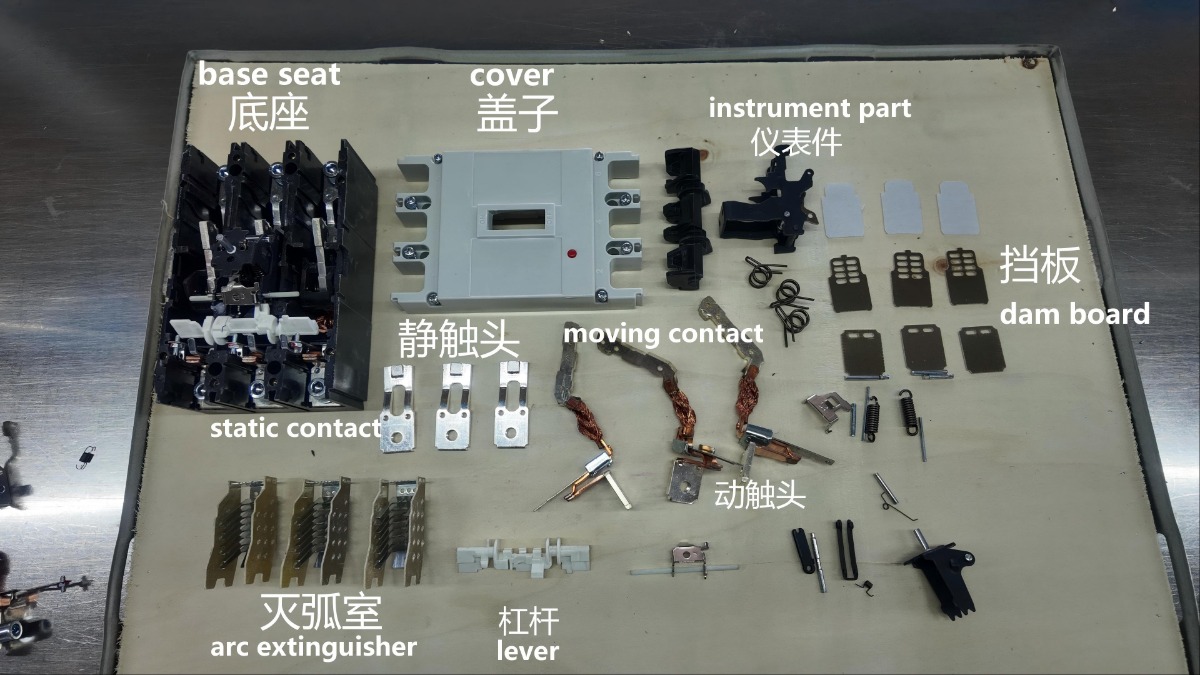

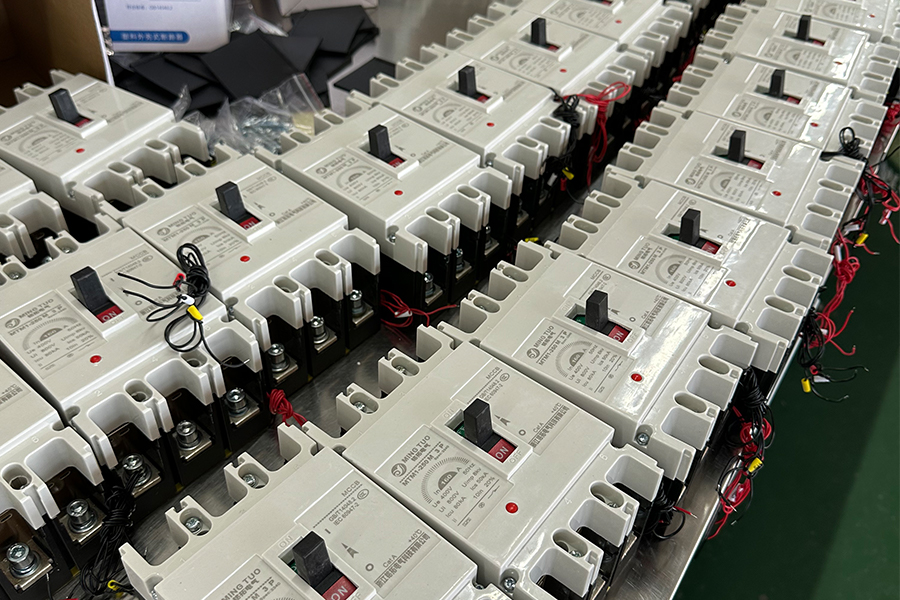

Ensamblaje de MCCB
Ensamblaje de MCCB
Banco de pruebas de aumento de temperatura MCCB
Banco de pruebas de aumento de temperatura MCCB
Banco de pruebas de aumento de temperatura MCCB
Banco de pruebas de aumento de temperatura MCCB
Banco de pruebas de aumento de temperatura MCCB
Prueba instantánea MCCB

Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzada. Las cajas se someten a un tratamiento térmico y llevan la marca ISPM-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita el funcionamiento de la carretilla elevadora, mientras que la fijación interna que absorbe los impactos garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares logísticos internacionales.

Aparatos de distribución de alta y baja tensión (ACB, MCCB, VCB)
Subestación tipo caja con nuestros VCB, MCCB y ACB
Gabinetes de alto y bajo voltaje alimentados con éxito

Subestación tipo caja ACB VCB MCCB
Transmisión de potencia exitosa
Armario fotovoltaico conectado a la red que utiliza ACB y MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB
Aparatos de conmutación de alta y baja tensión ACB MCCB VCB
Subestación de tipo caja que utiliza nuestro VCB
b64cb82cb063b5509f2ea787600334d2

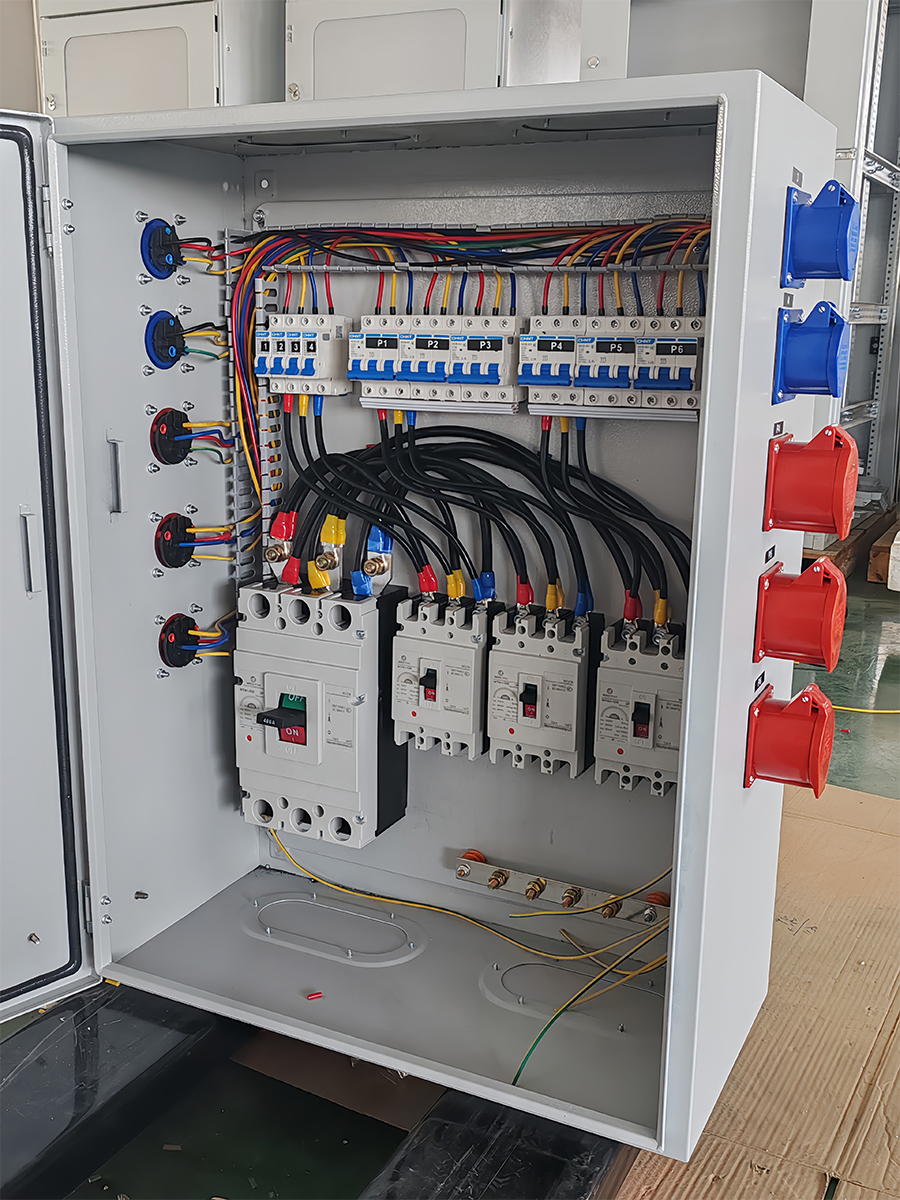

3c16a183fdcdba56f310533eba28cb60

Tipo	polo	Dimensiones externas						Dimensiones de instalación (mm)			Dimensiones de conexión del panel trasero (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Izquierda 44 Derecha 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Tipo	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Corriente nominal (A）	10、16、20、25、32、40、50、63		16、20、25、32、40、50、63、80、100、125			100、125、140、160、180、200、225、250
Tensión nominal Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Tensión nominal de aislamientoUi(V)	AC800		AC800			AC800
Número de polos	3、4	3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA） Cortocircuito límite nominal rompiendo el nivel de capacidad	L	M	S	L	M	S	L	M
IcukA） Cortocircuito límite nominal capacidad de ruptura	12	35	12	35	50	12	35	50
Ics（kA） Capacidad nominal de rotura por cortocircuito	6	22	6	22	35	6	22	35
Circuito corto Ratedlimit capacidad de ruptura	4500		3000			2500
Vida útil de la operación (ciclo)	8500		7000			6500
Distancia de arco (mm）	0、< 50		0、< 50			< 50
Dimensiones
Tamaño de instalación
