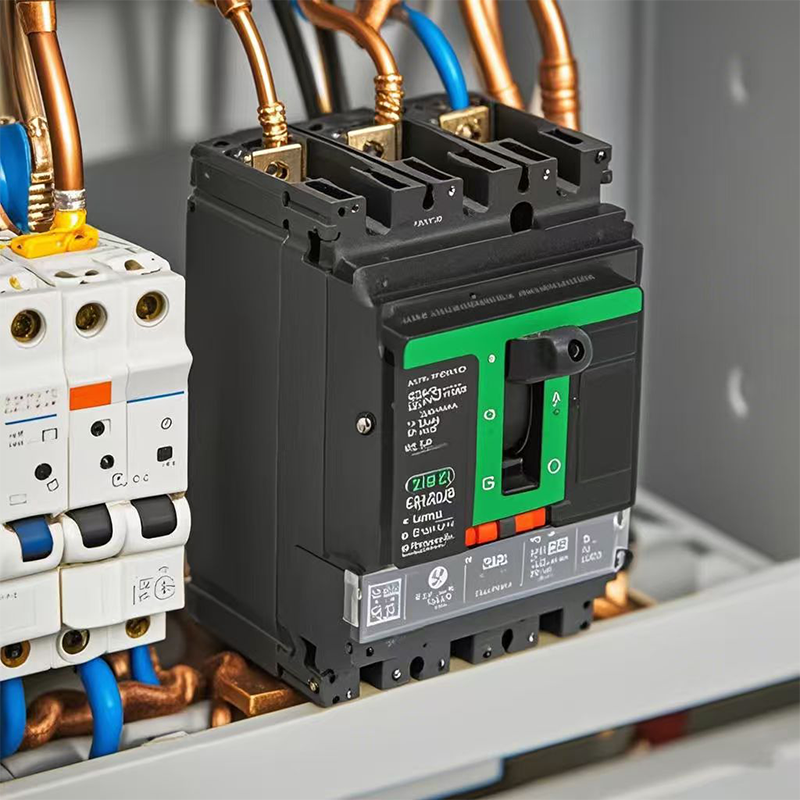

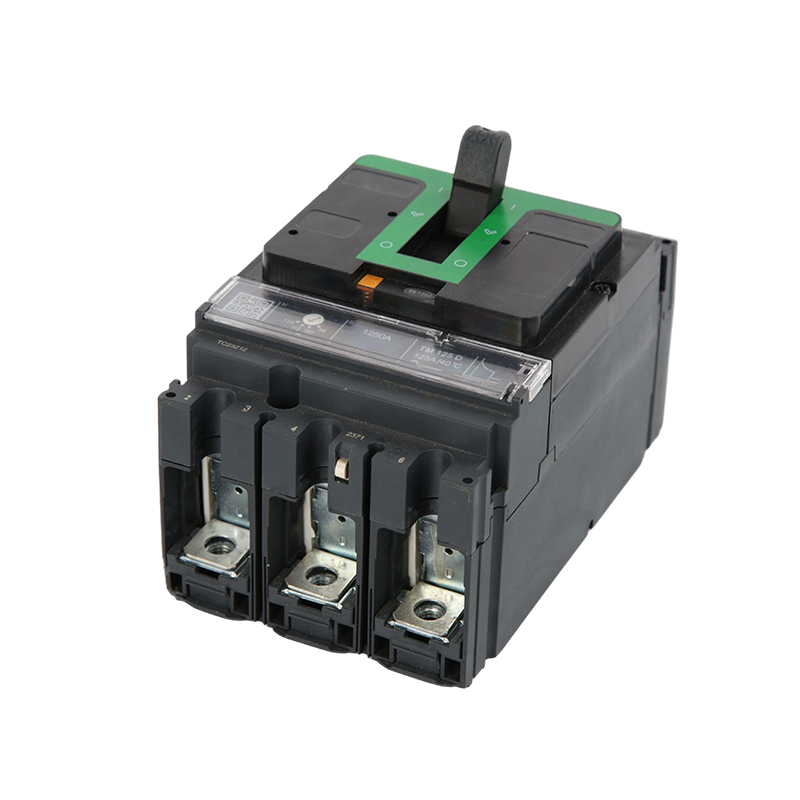

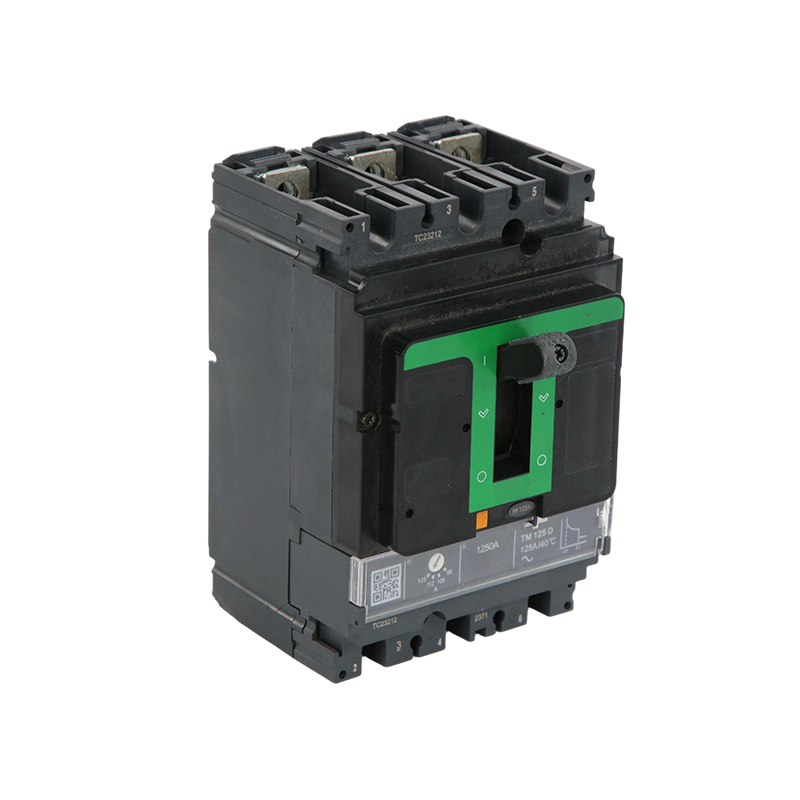

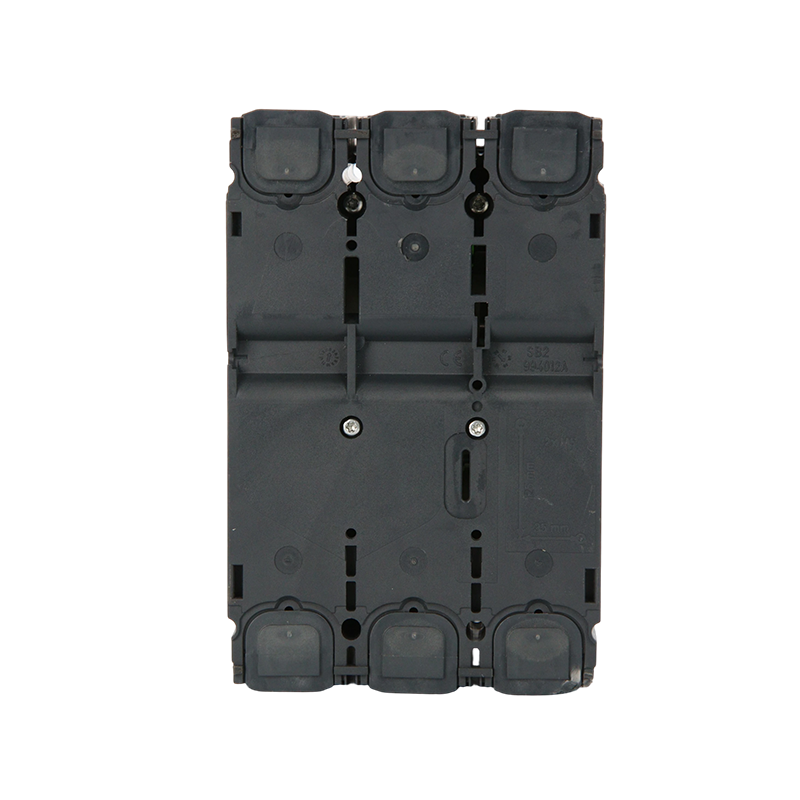

Hogar / Productos / Disyuntores de caja moldeada / Serie NSX MCCB / Disyuntor de caja moldeada MT-NSX 3/4P 100A-630A AC para distribución industrial y comercial
Protección contra sobrecarga
Utilice componentes térmicos (tiras bimetálicas) o dispositivos de liberación electrónicos para monitorear la corriente.
Cuando la corriente excede el valor establecido y dura un cierto período de tiempo, el elemento térmico se dobla debido al calor (o la unidad electrónica envía una señal), activando el mecanismo mecánico para desconectar el circuito y evitar que el circuito se sobrecaliente.
Protección contra cortocircuitos
Implementado mediante liberación electromagnética (bobina y núcleo de hierro).
Cuando se produce un cortocircuito, la alta corriente instantánea genera un fuerte campo magnético, que hace que la armadura colisione con el mecanismo de liberación y se desconecte rápidamente en milisegundos, suprimiendo la corriente de falla.
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzada. Las cajas se someten a un tratamiento térmico y llevan la marca ISPM-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita el funcionamiento de la carretilla elevadora, mientras que la fijación interna que absorbe los impactos garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares logísticos internacionales.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| Artículo No. | NSX100-250 | NSX400-630 | |
| Número de polos | 3P, 4P | ||
| Control | Manual | con palanca con mango giratorio directo o extendido | |
| Conexiones | Fijo | conexiones frontales | |
| Fijo | Complemento | conexiones frontales/rear connections | |
| Características eléctricas (según IEC60947 y EN60947-2) | |||
| Corriente nominal | En (A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400.500.630 |
| Tensión nominal de aislamiento | Ui(V) | 800 | |
| Voltaje de resistencia al impulso nominal | Uimp(kV) | 8 | |
| Tensión operativa nominal | Ue(V) | CA 50/60Hz,690 | |
| Categoría de utilización | A | ||
| Rompiendo niveles de capacidad | F、N、H | ||
| Capacidad de rotura (kA rms) CA 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Capacidad de corte de servicio (kA rms) CA 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Rendimiento operativo | Mecánico | 20000 | 10000 |
| Eléctrico | 10000 | 5000 | |
| Protección | TMD, Micrológico | ||
| Auxiliares de indicación y control | |||
| Interruptor auxiliar | |||
| Bobina de derivación MX | ■ | ||
| Bobina de subtensión MN | ■ | ||
| Modelo | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Corriente de carcasa | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Tensión nominal de trabajo | Ue(v) | AC415/550V | ||||
| Voltaje aislante nominal | Ui(v) | 690V | ||||
| Voltaje de resistencia al impulso nominal | Uimp(kv) | 6kV | ||||
| Número de polos | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Capacidad límite nominal de rotura por cortocircuito Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Capacidad nominal de rotura por cortocircuito de funcionamiento Ics (kA) | 110-400V | 50%UCI / 25-50%UCI | 50% UCI | 50% UCI / 50%ICU | 100%(220-415V) | 100%(220-415V) |
| 415-550V | 25%UCI / 25-50%UCI | 50% UCI | 50% UCI / 50%ICU | 50%(440V) | 50%(440V) | |
| Durabilidad | Mecánico | 13000 | 13000 | 10000 | 10000 | 10000 |
| Eléctrico | 4000 | 4000 | 5000 | 4000 | 3000 | |
