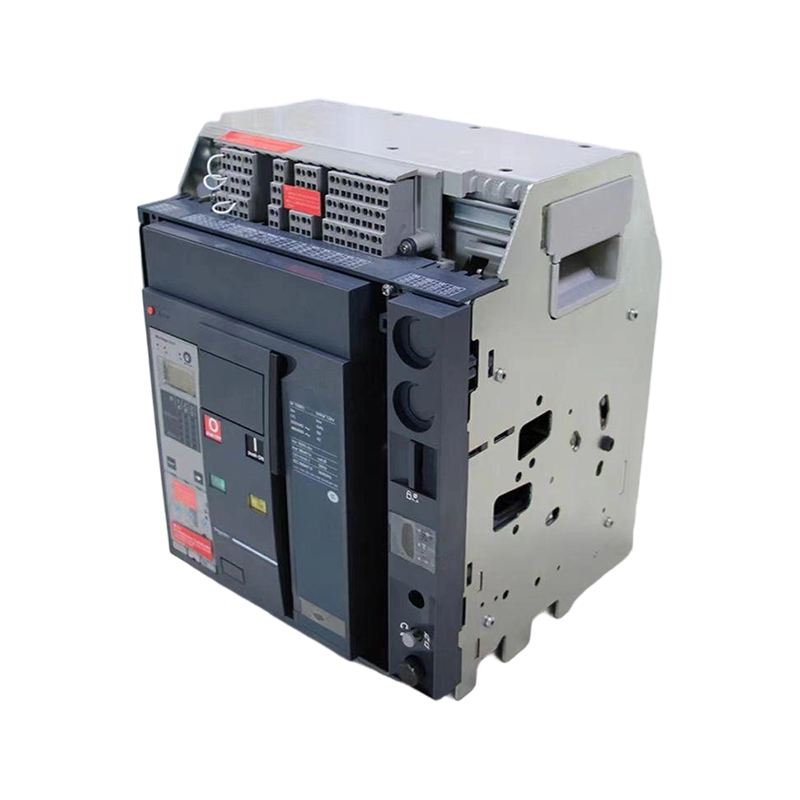

Disyuntor de aire avanzado 1600A–6300A para instalaciones fijas y extraíbles

Un disyuntor de aire (ACB) funciona interrumpiendo automáticamente el flujo de corriente al detectar una sobrecarga o un cortocircuito. En condiciones normales, sus contactos principales permanecen cerrados para permitir un flujo de corriente sin obstáculos. Cuando se produce una sobrecorriente sostenida, el elemento térmico se deforma debido a la acumulación de calor, lo que activa el mecanismo de disparo. En caso de cortocircuito repentino, la bobina del solenoide produce una fuerza magnética instantánea para activar el mecanismo de disparo. Esta acción separa rápidamente los contactos principales, generando un fuerte arco eléctrico que se dirige inmediatamente a la cámara de extinción del arco. Allí, el arco se divide, se enfría y se extingue, desconectando de forma segura el circuito y evitando daños al sistema.

La fuente de alimentación dual realiza el enclavamiento mecánico y eléctrico, conmutando entre dos líneas de alimentación. Cuando la red eléctrica está disponible, el disyuntor de la red eléctrica está cerrado, pero no se puede cerrar la generación de energía. Cuando se corta la red eléctrica, el generador genera energía y el disyuntor de la línea de generación de energía se cierra, pero no se puede cerrar la red eléctrica. Sólo se puede cerrar una de las dos fuentes de energía.
