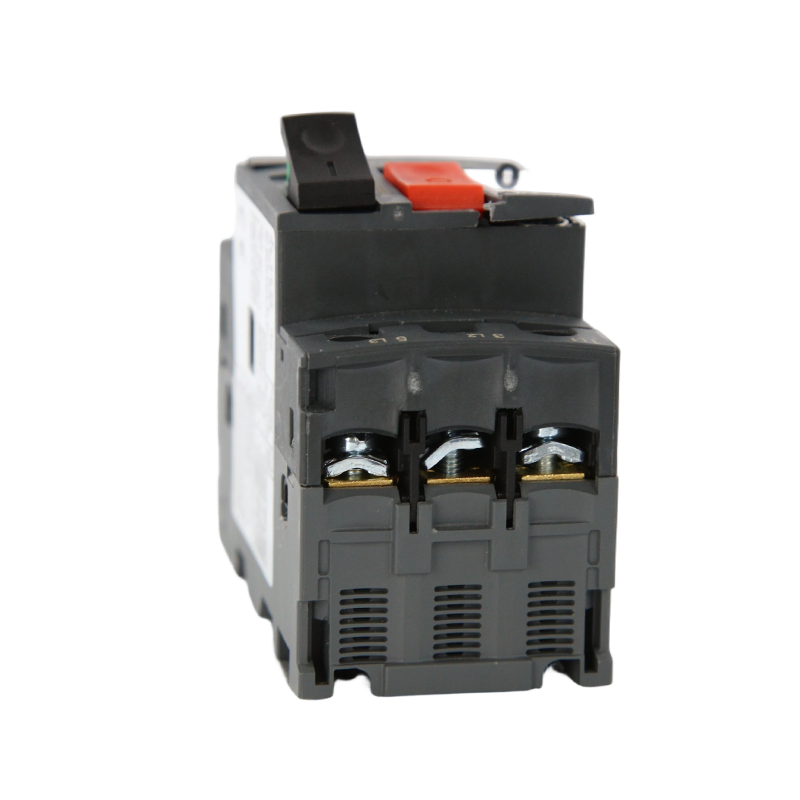

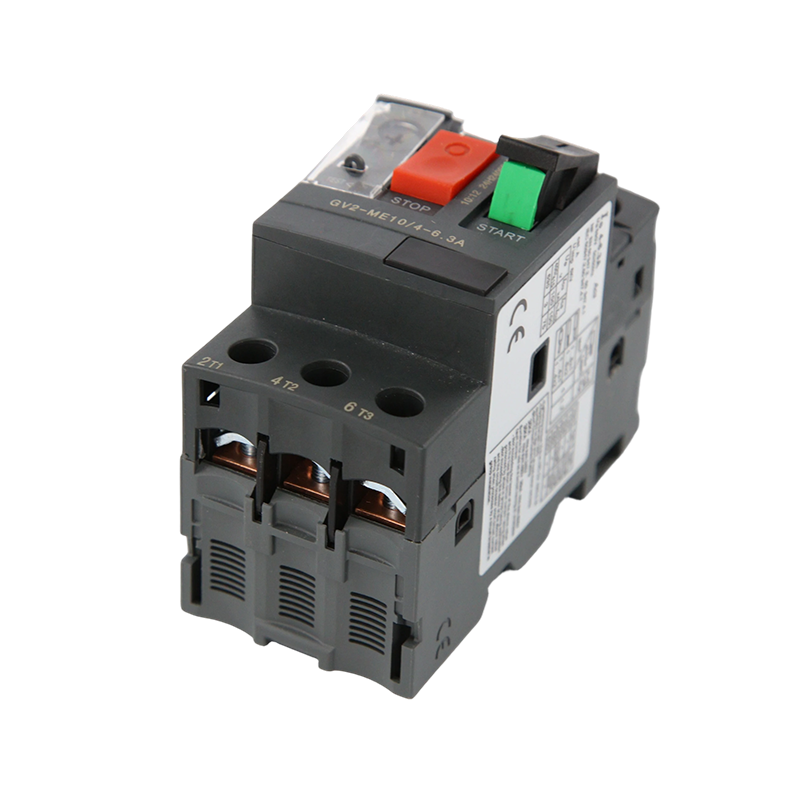

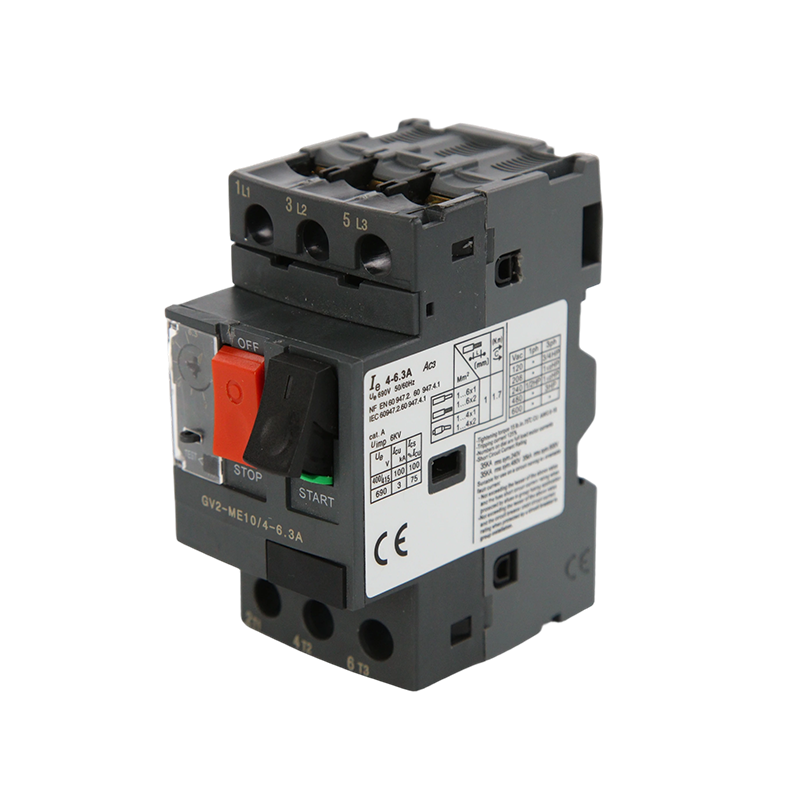

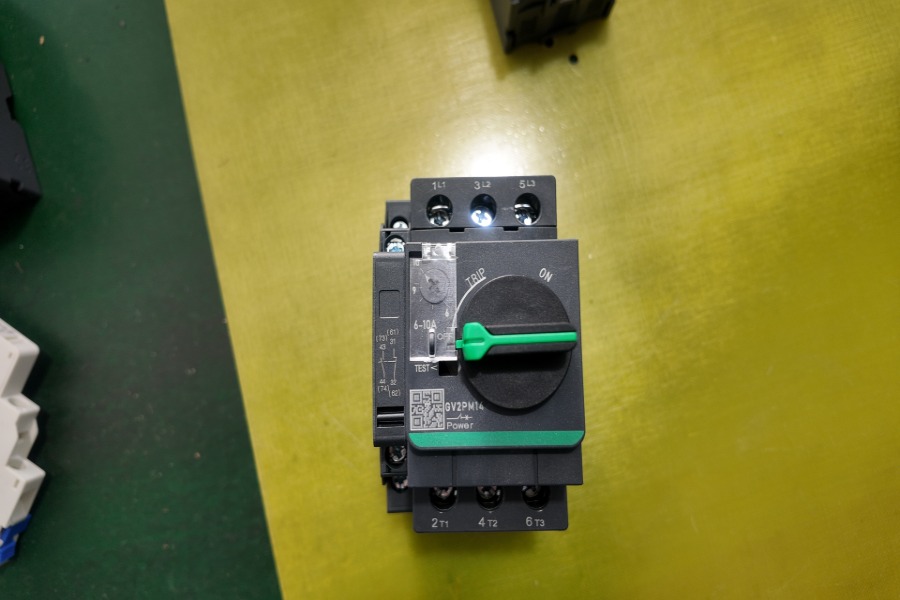

Combo de protección de motor MT-GV2: MCCB y relé de sobrecarga térmica para motores de 0,1–32A

Descripción:

El combo de protección del motor MT-GV2 integra un disyuntor de caja moldeada (MCCB) de alto rendimiento con el protector del motor de la serie GV2, formando una solución de protección integral para circuitos de motores de bajo voltaje. Esta combinación protege los motores contra cortocircuitos, sobrecargas y pérdida de fase al tiempo que garantiza un funcionamiento sin problemas en entornos industriales.

Construido con materiales termoendurecibles duraderos y diseñado para una instalación compacta, este sistema es ideal para centros de control de motores, paneles de maquinaria y configuraciones de automatización industrial. Ofrece protección precisa para motores que van desde 0,1 A a 32 A, con fácil instalación y funcionamiento intuitivo para el personal de mantenimiento.

Aplicaciones:

El combo MT-GV2 se implementa ampliamente en los sectores industrial y comercial para garantizar un funcionamiento continuo y confiable del motor. Los casos de uso típicos incluyen:

Bombas, compresores y ventiladores

Transportadores y equipos de manipulación de materiales

Máquinas herramienta y líneas de procesamiento

Maquinaria agrícola y de procesamiento de alimentos

Sistemas accionados por motor de energía renovable

Principio de funcionamiento:

El disyuntor del motor tiene función de protección contra sobrecarga y cortocircuito. La sobrecarga se logra calentando y doblando la tira bimetálica, activando el mecanismo de activación superior y realizando la protección de la línea. En comparación con los disyuntores de caja moldeada termomagnética, tiene mayor precisión, menor corriente y protección más precisa. Protección motora práctica. La protección contra cortocircuitos se logra generando una fuerza magnética de Lorentz a través de una bobina, y el núcleo de hierro es impulsado por la fuerza magnética para activar un mecanismo de disparo, que abre el disyuntor, desconecta el circuito y protege el motor. Generalmente se utiliza para protección de alta corriente durante el arranque del motor.

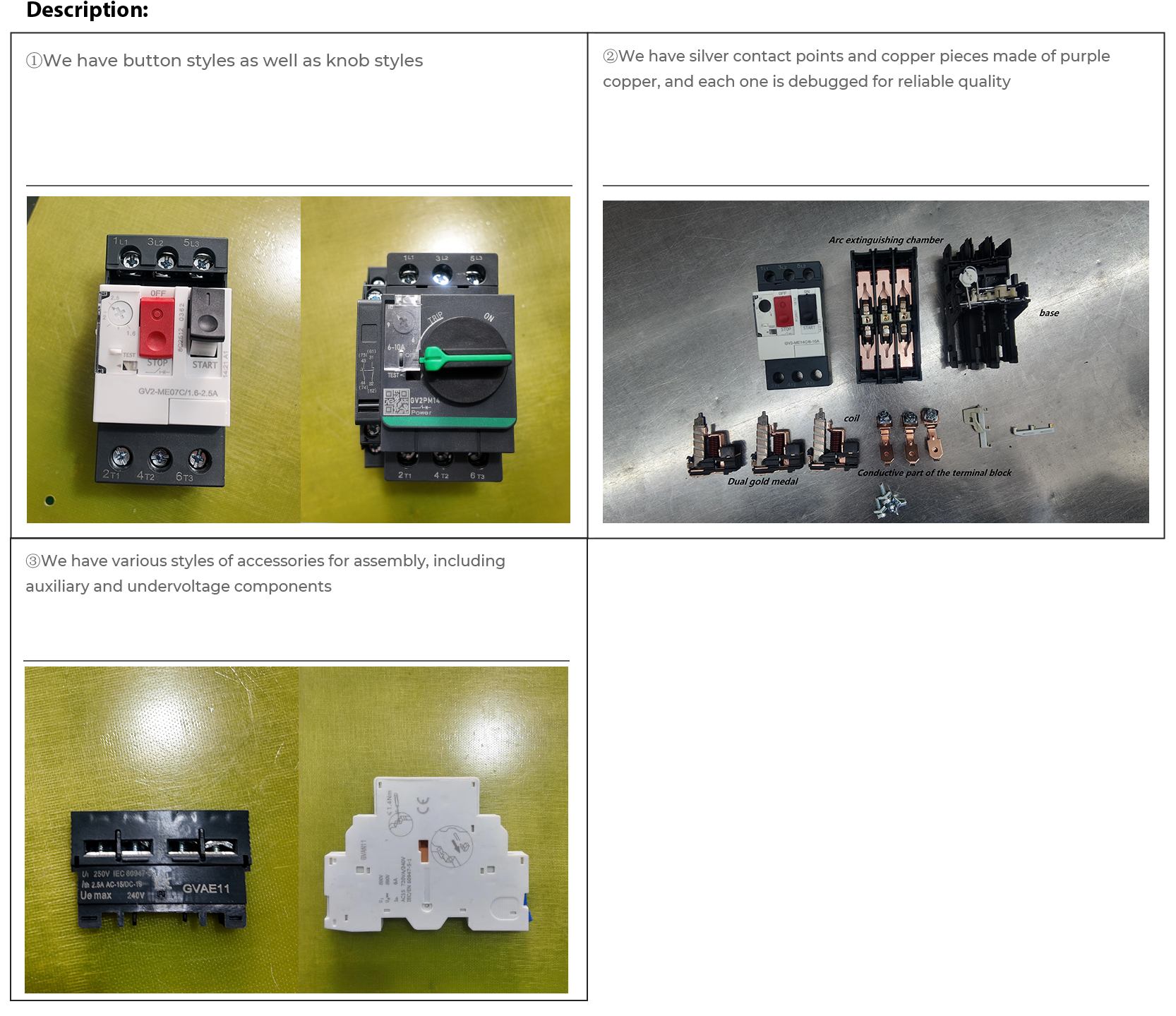

Accesorios del producto

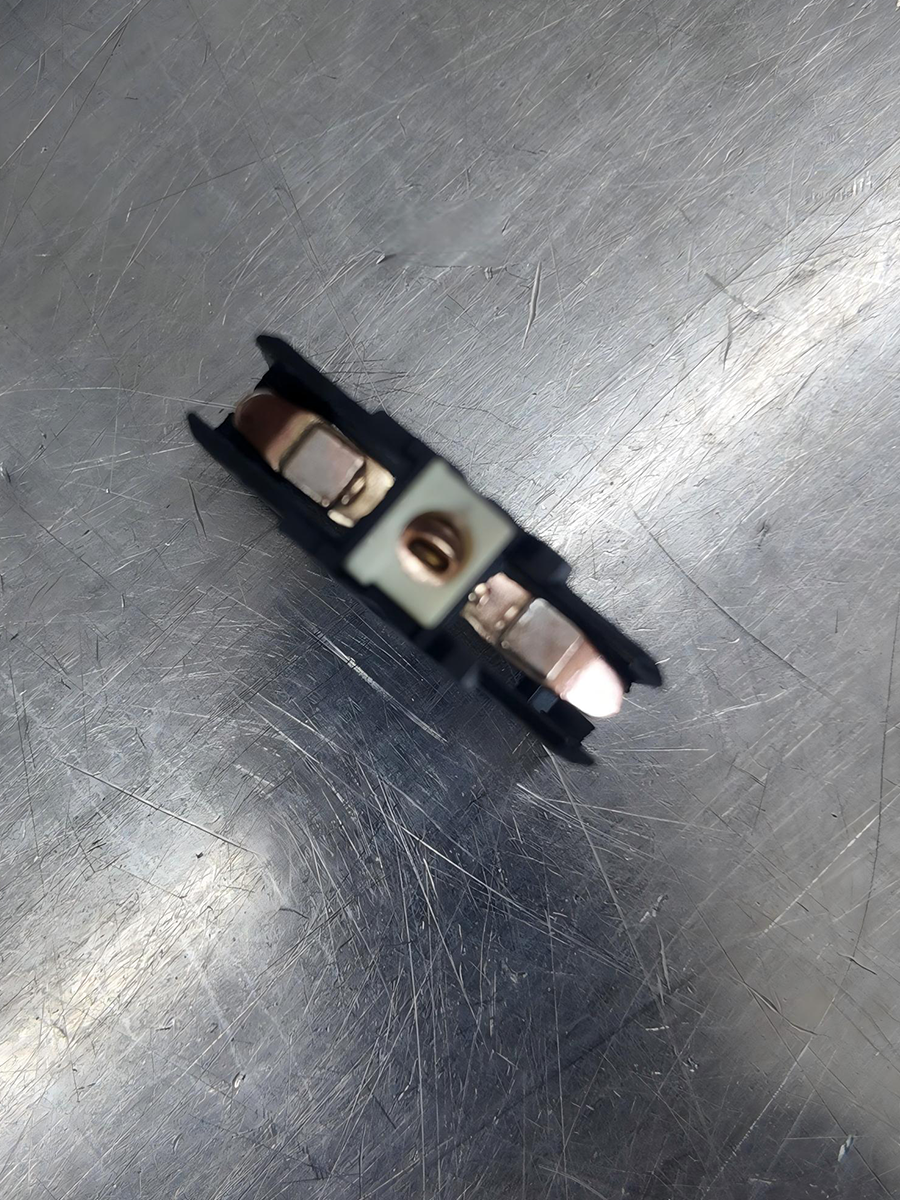

Movingcontact

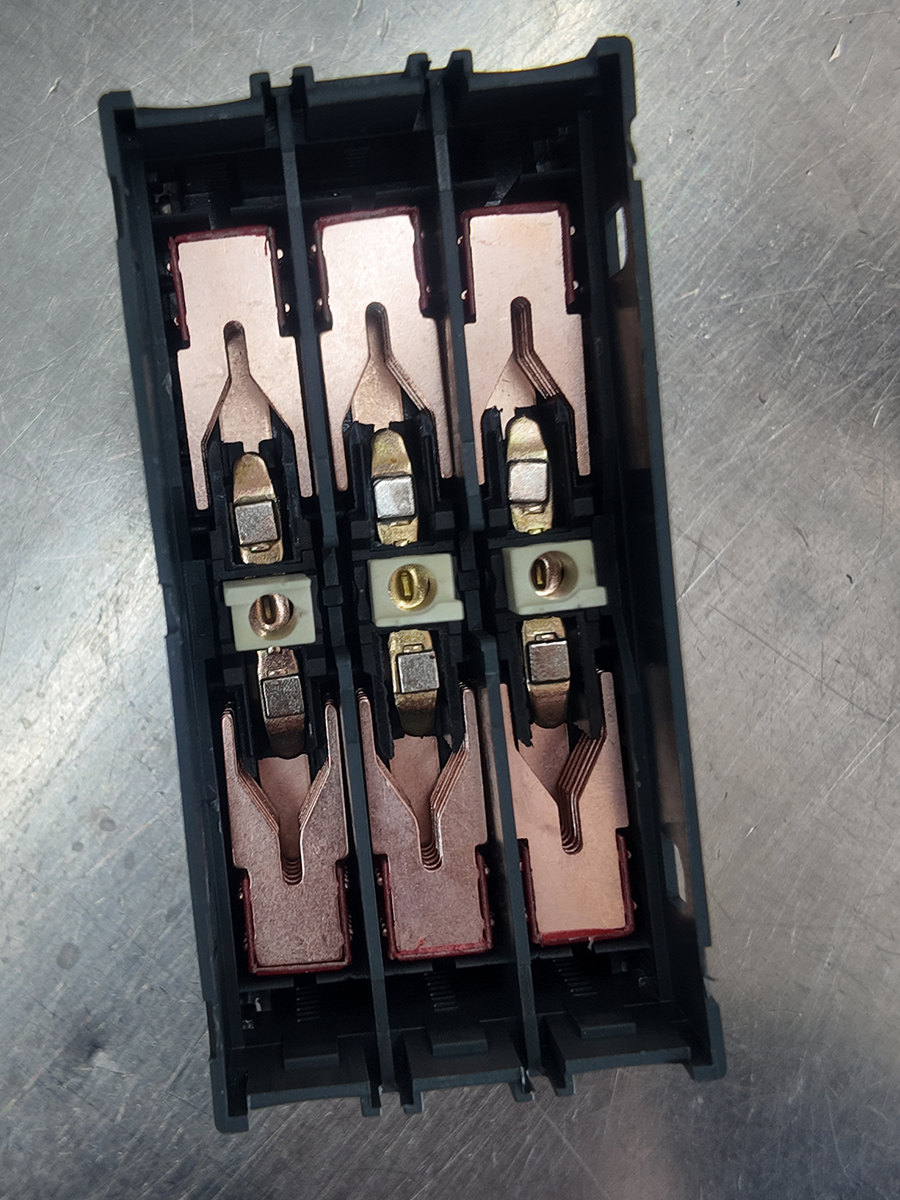

arcextinguishingchamber

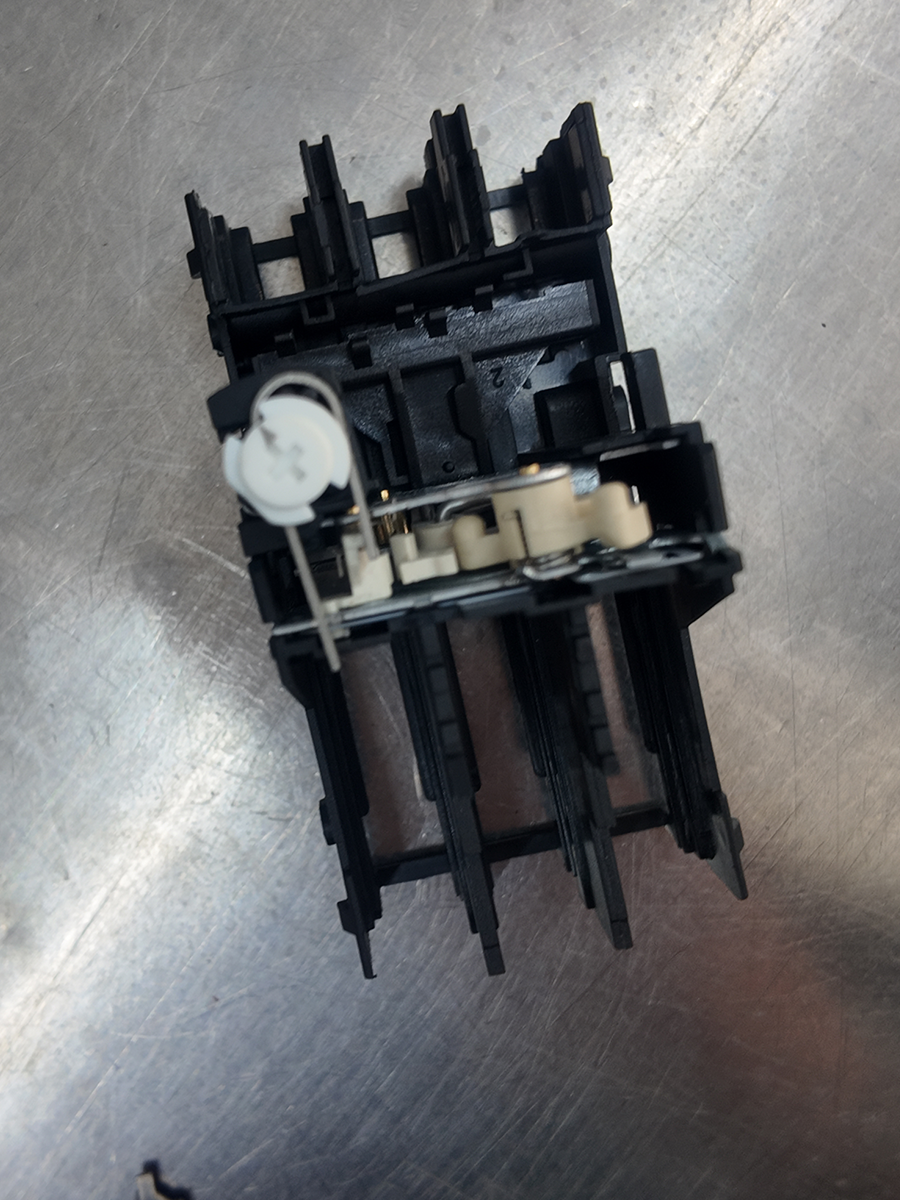

base
conductivpartoftheterminalblock
DJI_20260111145146_0084_D

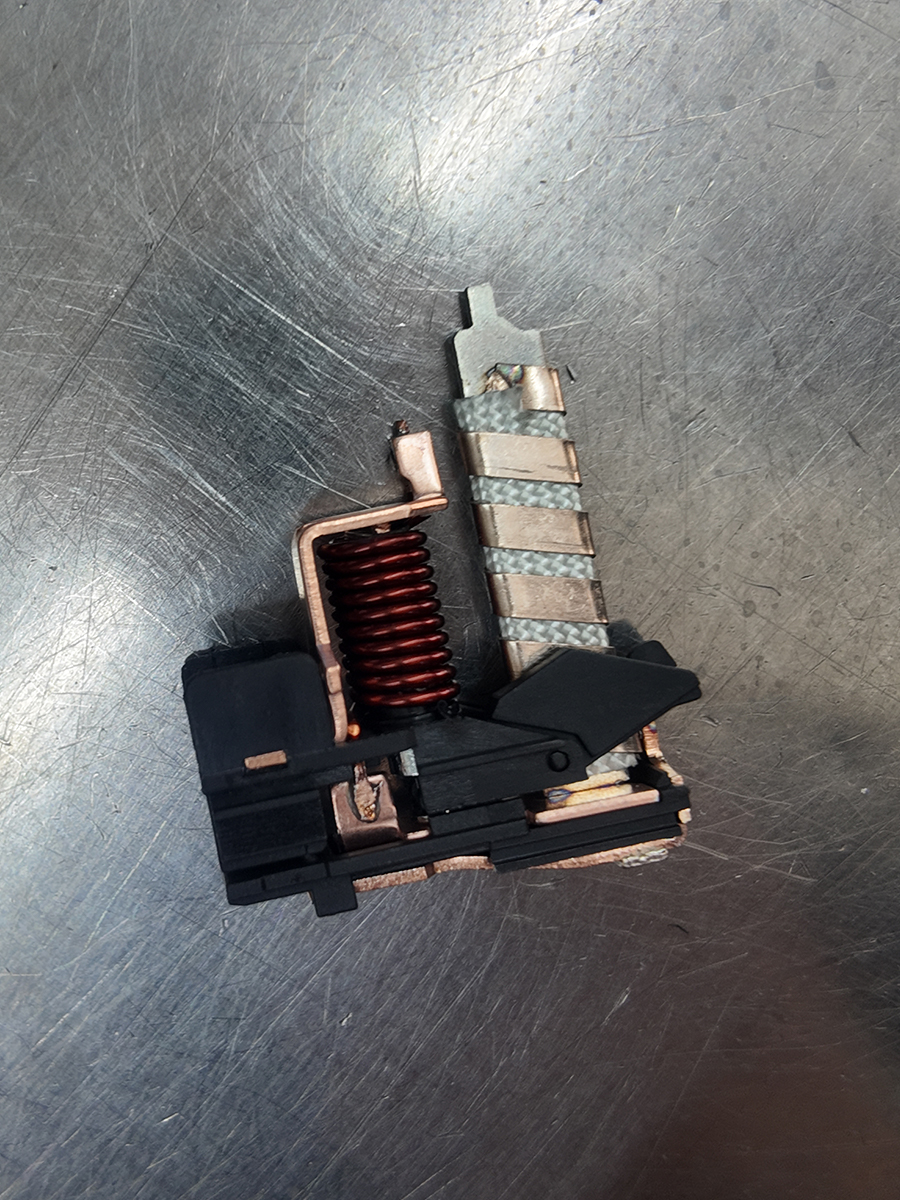

Dualgoldmedalcoil

Delay Testing

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

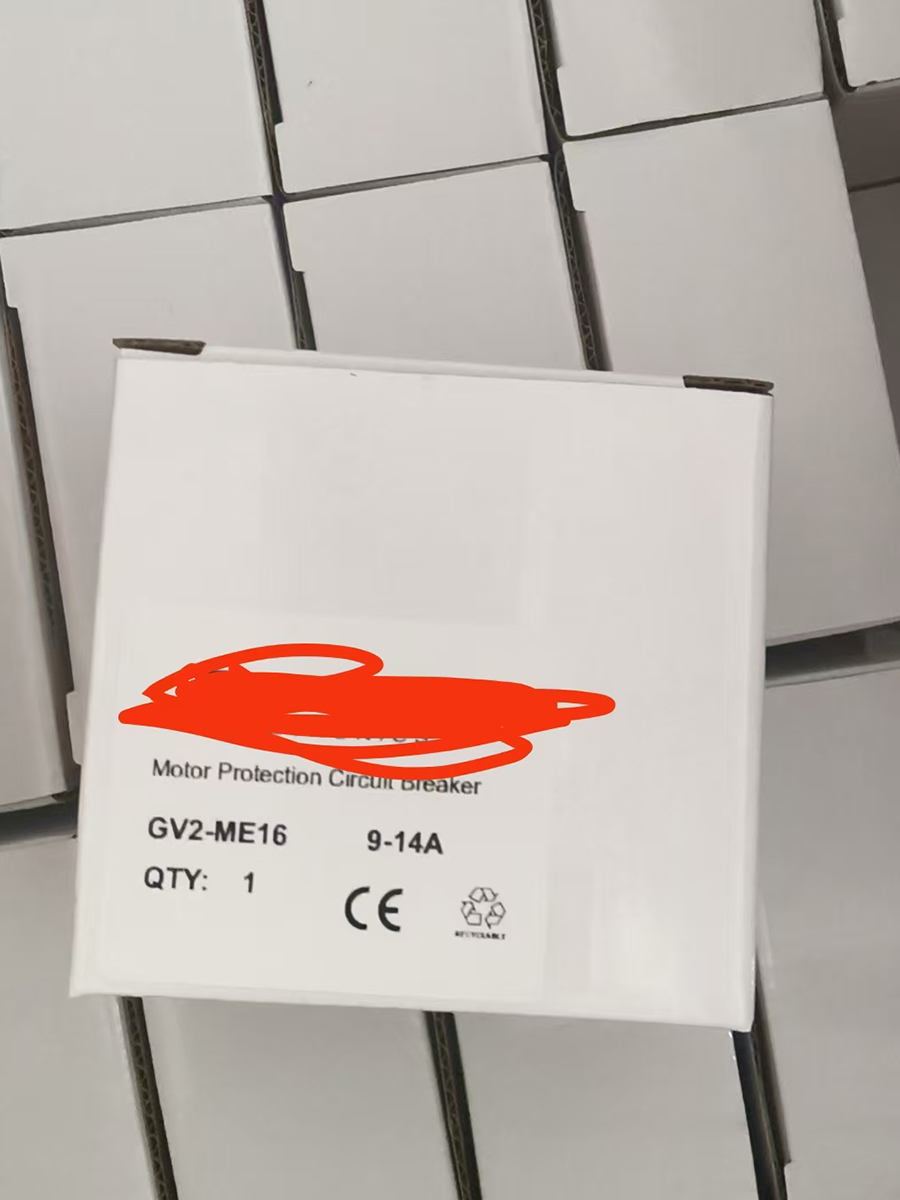

Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzada. Las cajas se someten a un tratamiento térmico y llevan la marca ISPM-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita el funcionamiento de la carretilla elevadora, mientras que la fijación interna que absorbe los impactos garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares logísticos internacionales.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and A
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

Modelooo de producto	Rango actual	Motor trifásico
GV2-ME01C	0,1–0,16A	-
GV2-ME02C	0,16–0,25A	-
GV2-ME03C	0,25–0,4A	-
GV2-ME04C	0,4–0,63A	-
GV2-ME05C	0,63–1A	-
GV2-ME06C	1–1,6A	0,37KW
GV2-ME07C	1,6–2,5A	0,75KW
GV2-ME08C	2,5–4A	1,5KW
GV2-ME10C	4–6.3A	2,2KW
GV2-ME14C	6–10A	4KW
GV2-ME16C	9–14A	5,5KW
GV2-ME20C	13–18A	7,5KW
GV2-ME21C	17–23A	11KW
GV2-ME22C	20–25A	11KW
GV2-ME32C	24–32A	15KW

Model	Rango actual	Viaje actual	Apoyando Attochments
GV2-ME01C	0,1A~0,16A	1,5A	Conjunto montado lateralmente: GV-AE1 GV-AE11 GV-AE20 Punto de contacto formal: GV-AN11 GV-AN20 Conjunto montado lateralmente: (indicación de fallo) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16 A~0,25 A	2.4A
GV2-ME03C	0,25 A~0,4 A	5A
GV2-ME04C	0,4 A~0,63 A	8A
GV2-ME05C	0,63 A~1 A	13A
GV2-ME06C	1A~1,6A	22,5A
GV2-ME07C	1,6 A~2,5 A	33,5A
GV2-ME08C	2,5 A~4 A	51A
GV2-ME10C	4A~6,3A	78A
GV2-ME14C	6A~10A	138A
GV2-ME16C	9A~14A	170A
GV2-ME20C	13A~18A	223A
GV2-ME21C	17A~23A	327A
GV2-ME22C	20A~25A	327A
GV2-ME32C	24A~32A	416A

Disyuntor de motor GV2ME con protección magnética térmica

50/60 Hz،clase AC-3 Potencia nominal estándar del motor trifásico				Rango de configuración de liberación en caliente (A)	Corriente de disparo magnética Id ±20% (A)	Es la corriente con carcasa (A)	Model	Peso (kg)
230V (kW)	400 V (kW)	415V (kW)	440V (kW)	Rango de configuración de liberación en caliente (A)	Corriente de disparo magnética Id ±20% (A)	Es la corriente con carcasa (A)	Model	Peso (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1.6…2.5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2,5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
