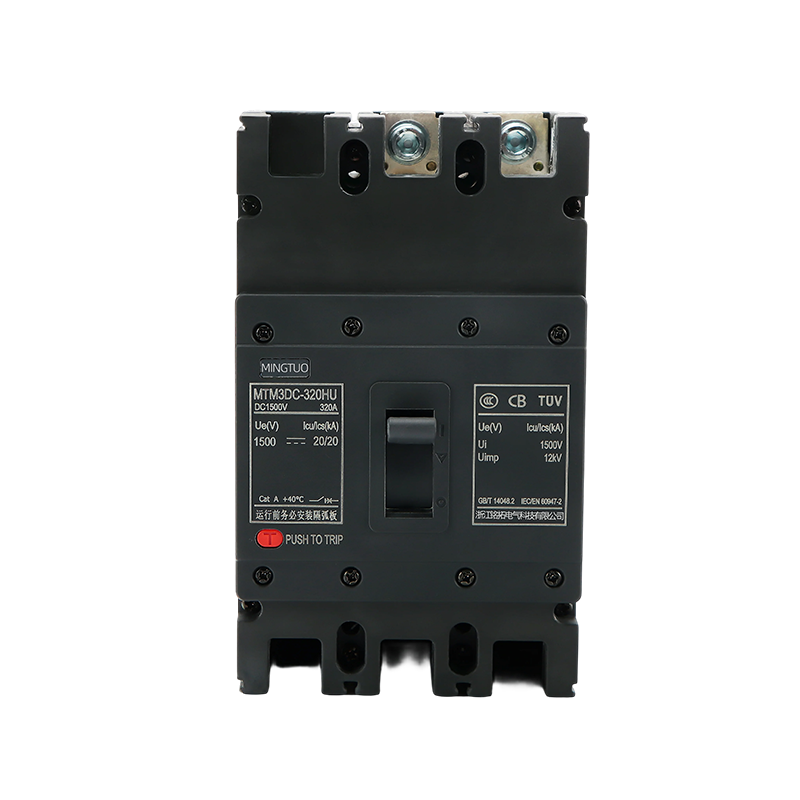

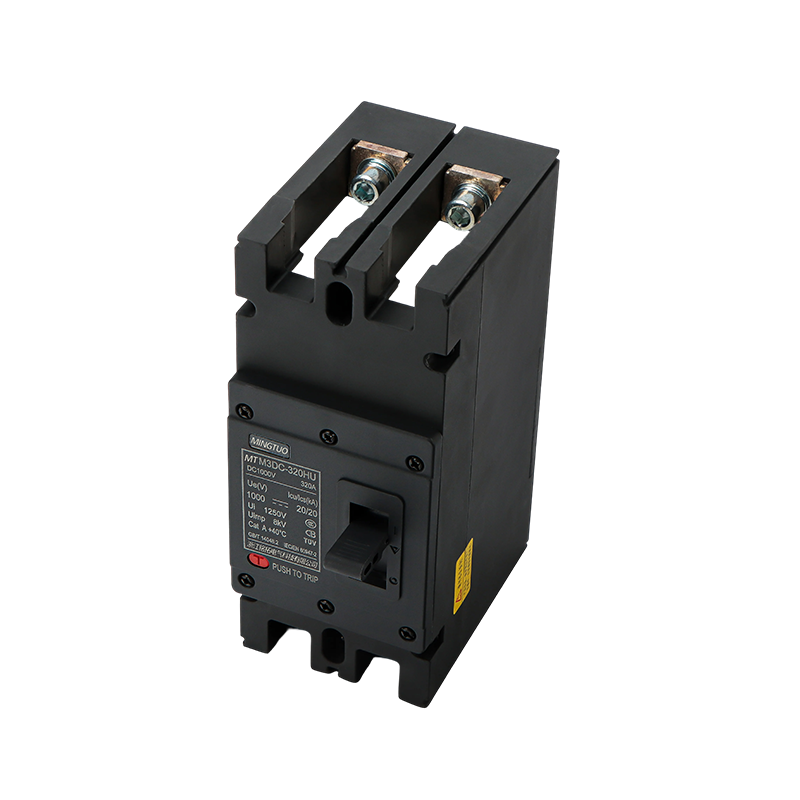

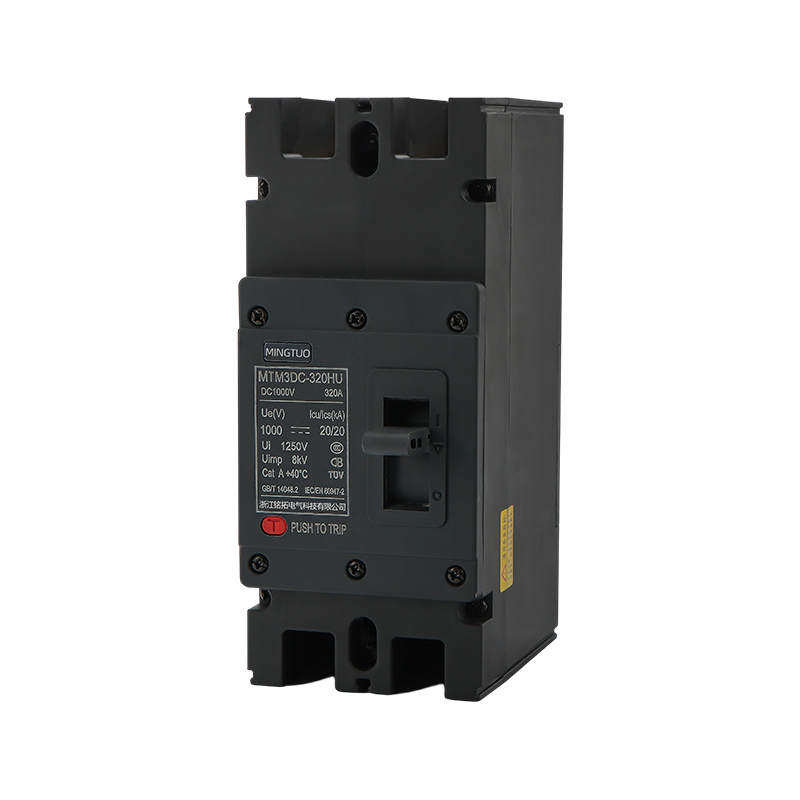

Disyuntor solar PV DC MCCB 1000V 630A para protección de paneles-Zhejiang Mingtuo Tecnología Eléctrica Co., Ltd.

Este disyuntor proporciona protección confiable contra sobrecargas, cortocircuitos y fallas de arco para el lado de CC fotovoltaica a través del flujo de trabajo de "detección de fallas → disparo rápido → extinción magnética de arcos", al tiempo que respalda el aislamiento seguro y el monitoreo del estado para garantizar el funcionamiento seguro y estable del sistema.

Cumpliendo con rigurosos estándares de seguridad internacionales, nuestros disyuntores se someten a pruebas rigurosas para garantizar un rendimiento inquebrantable durante toda la vida útil de 25 años de su sistema.

1. Rendimiento de CC superior	Alta capacidad de rotura hasta 25 kA a 1000–1500V DC Detección e interrupción de fallas ultrarrápidas de 0,5 ms Supresión confiable de arcos de CC para proteger equipos y personal
2. Durabilidad excepcional	Carcasa resistente a los rayos UV con clasificación IP65 Resistente a la corrosión por pulverización de sal, probado durante 1000 h Mínimo 20.000 ciclos de funcionamiento mecánico Opera de manera confiable en condiciones ambientales extremas
3. Funciones inteligentes	Monitoreo integrado de fallas y capacidad de operación remota Indicadores de estado claros para el monitoreo del sistema en tiempo real Tecnología de compensación de temperatura para una protección mejorada
4. Garantía de calidad certificada	Certificado TÜV Rheinland, compatible con UL 489B Cumplimiento de la norma IEC 60947-2 100% probado en fábrica antes del envío para un rendimiento constante
5. Fácil instalación y mantenimiento	35% más compacto que los disyuntores de CC convencionales Instalación de accesorios sin herramientas y terminales de conexión frontales Versátil para montaje de rieles o paneles DIN
6. Eficiencia de costos	Mayor vida útil que las soluciones estándar Requisitos de mantenimiento reducidos Precios directos de fábrica con garantía de 3 años y soporte global

MCCB

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzada. Las cajas se someten a un tratamiento térmico y llevan la marca ISPM-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita el funcionamiento de la carretilla elevadora, mientras que la fijación interna que absorbe los impactos garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares logísticos internacionales.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and A
High And Low Voltage Cabinets Successfully Powered

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

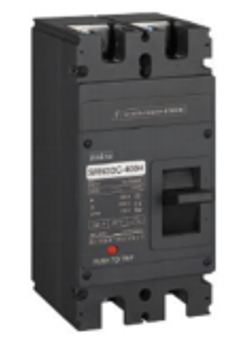

EXTERIOR
Marco de carcasa	Modelo SRM3DC-320			SRM3DC-400
Número de polos	2		tres	2		tres
Tensión nominal de trabajo Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tensión nominal de aislamiento Ui(V)	DC1250		DC1500	DC1500
Tensión soportada de impacto nominal Uimp(kV)	ocho		12	12
Corriente nominal In(A)	63、80、100、125、140、160、180、200、225、250、280、315、320			225、250、315、350、400
Capacidad límite nominal de interrupción por cortocircuito Icu(kA)	50	20	20	65	35	15	15(anillo de 2 polos) 20[3-collar)
	uno	uno	/	70	40	20	20[2－cadena de pulido) 25(cuerda de 3 polos)
Modo de cunoxión Ics(kA) de capacidad operativa de interrupción por cortocircuito	Ics=100%Icu
	Arriba y abajo, abajo y arriba (2P, 320/3P) Entrar y salir, subir y salir (3P)
Categoría de uso	A
¿Tiene función de aislamiento?	Ser
Temperatura ambiente de funcionamiento	-35℃~ 70℃
Vida mecánica (tiempos)	20000			diez mil
Vida eléctrica (tiempos)	3000	2000	1500	1000	1000	700	500
Cumplir un criterio	IEC/EN 60947-2、GB/T 14048.2

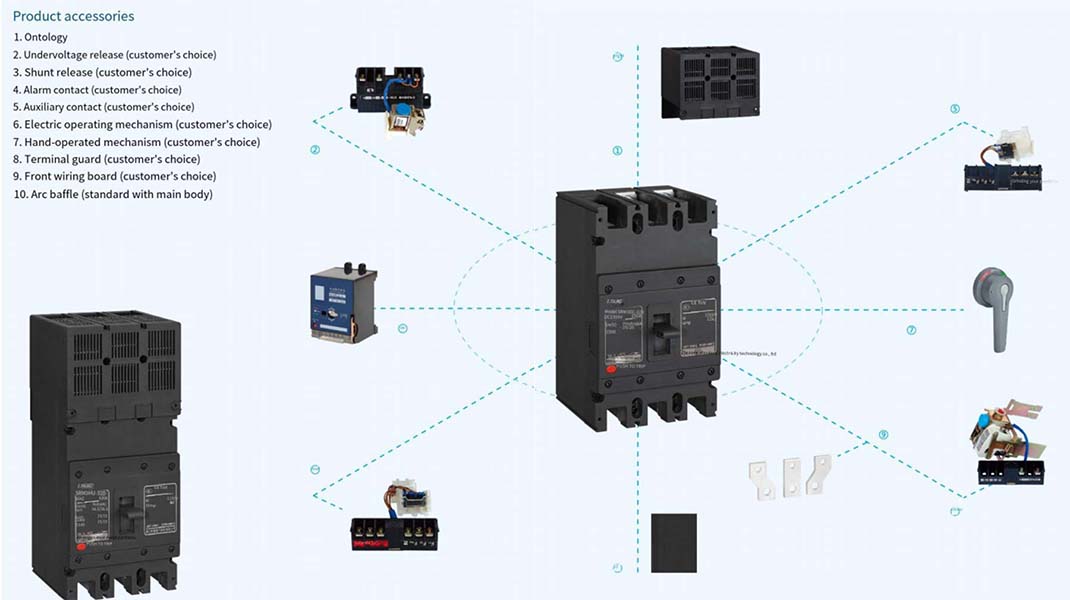

Adjunto	Excitación separada, auxiliar, alarma, operación manual y operación eléctrica
Autenticación	CCC, CE, TUV
medida (largo × ancho × alto)(mm)	180×76×126 (2P) 180×107×126 (3P)			250×124×165 (2P) 250×182×165 (3P)

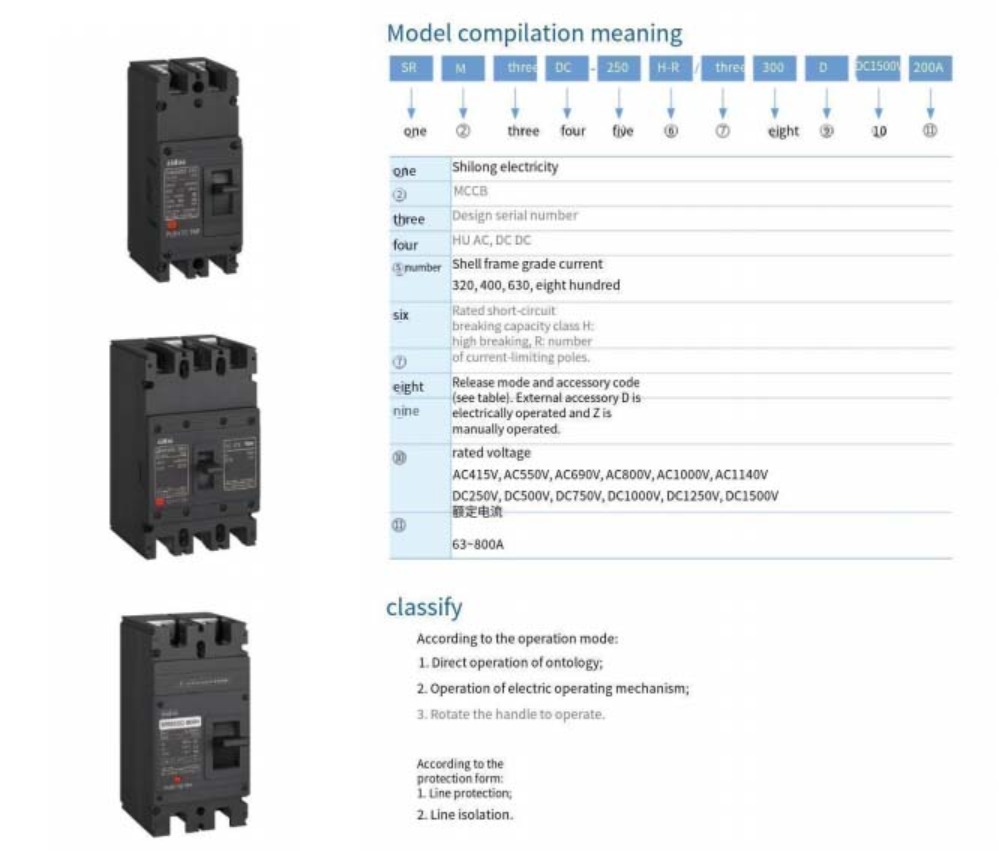

Observaciunos	El marco de la carcasa 320 se divide en H: rotura alta, R: tipo limitador de corriente

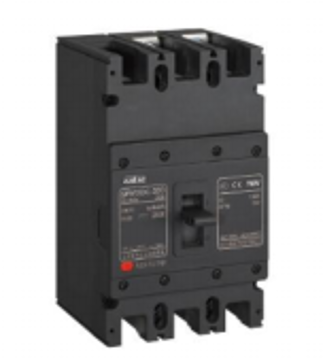

EXTERIOR

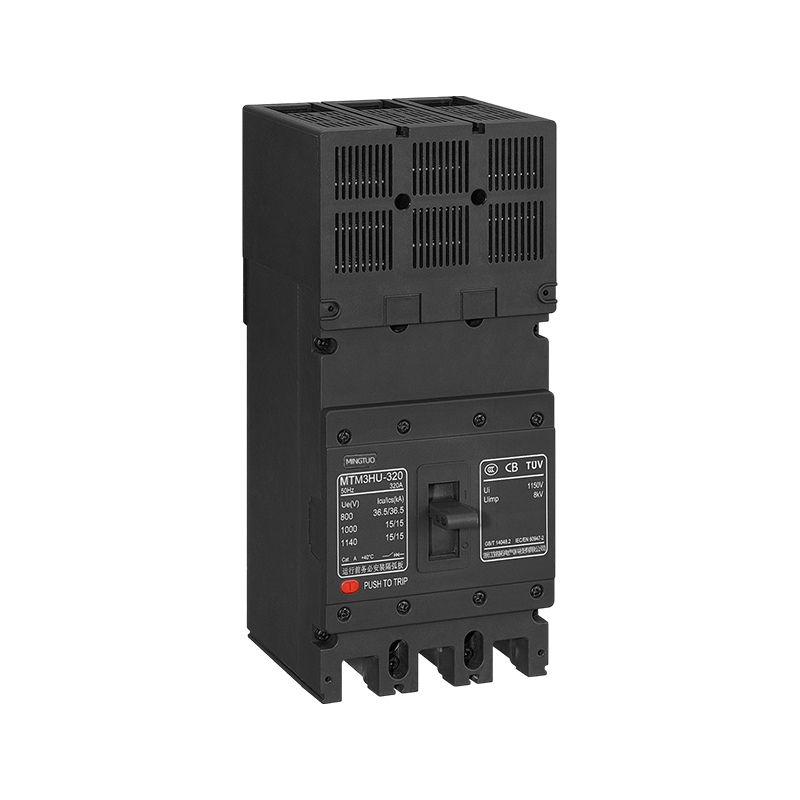

Marco de carcasa	SRM3HU-320				SRM3HU-400
Número de polos	tres				tres
Tensión nominal de trabajo Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tensión nominal de aislamiento Ui(V)					AC1150
Tensión soportada de impacto nominal Uimp(kV)	ocho				12
Corriente nominal In(A)	63、80、100、125、140、160、180、200、225、250、280、315、320				250、280、315、320 、350、cuatrocientos
Capacidad límite nominal de interrupción por cortocircuito Icu(kA)	ochoy-five	50	36.5	10	ochoy-five	50	36.5	10
	uno	!	uno	uno	100	60	50	15
Modo de cunoxión Ics(kA) de capacidad operativa de interrupción por cortocircuito	Ics=100%Icu
Categoría de uso	A
¿Tiene función de aislamiento?	Ser
Temperatura ambiente de funcionamiento	-35℃~ 70℃
Vida mecánica (tiempos)	20000				diez mil
Vida eléctrica (tiempos)	3000	3000	3000	2000	1000	1000	1000	700
Cumplir un criterio	IEC/EN 60947-2、GB/T 14048.2
Adjunto	Excitación separada, auxiliar, alarma, operación manual y operación eléctrica
Autenticación	CCC, CE, TUV
medida (largo × ancho × alto)(mm)	180×107×126 (3P)				250×182×165 (3P)

Observaciunos	El marco de la carcasa 320 se divide en H: rotura alta, R: tipo limitador de corriente

EXTERIOR
Marco de carcasa	SRM3HU-630				SRM3HU-800
Número de polos	tres				tres
Tensión nominal de trabajo Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tensión nominal de aislamiento Ui(V)					AC1150
Tensión soportada de impacto nominal Uimp(kV)	12				12
Corriente nominal In(A)	500 630				700、ochocientos
Capacidad límite nominal de interrupción por cortocircuito Icu(kA)	ochoy-five	50	36.5	10	ochoy-five	50	36.5	10
	100	60	50	15	100	60	50	15
Modo de cunoxión Ics(kA) de capacidad operativa de interrupción por cortocircuito	Ics=100%Icu
Categoría de uso	A
¿Tiene función de aislamiento?	Ser
Temperatura ambiente de funcionamiento	-35℃~ 70℃
Vida mecánica (tiempos)	5000				diez mil
Vida eléctrica (tiempos)	1000	1000	1000	700	1000	1000	1000	700
Cumplir un criterio	IEC/EN 60947-2、GB/T 14048.2
Adjunto	Excitación separada, auxiliar, alarma, operación manual y operación eléctrica
Autenticación	CCC, CE, TUV
medida (largo × ancho × alto)(mm)	250×182×165 (3P)				250×182×165 (3P)

EXTERIOR
Marco de carcasa	Modelo SRM3DC-320			SRM3DC-800
Número de polos	2-tres			2-tres
Tensión nominal de trabajo Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tensión nominal de aislamiento Ui(V)	DC1250		DC1500	DC1500
Tensión soportada de impacto nominal Uimp(kV)	ocho		12	12
Corriente nominal In(A)	63、80、100、125、140、160、180、200、225、250、280、315、350			225、250、315、350、cuatrocientos
Capacidad límite nominal de interrupción por cortocircuito Icu(kA)	50	20	20	65	35	15	15(cuerda de 2 polos) 20(cuerda de 3 polos)
	uno	uno	/	70	40	20	20(2-collar) 25(cuerda de 3 polos)
Modo de cunoxión Ics(kA) de capacidad operativa de interrupción por cortocircuito	Ics=100%Icu
Categoría de uso	A
¿Tiene función de aislamiento?	Ser
Temperatura ambiente de funcionamiento	-35℃~ 70℃
Vida mecánica (tiempos)	20000			diez mil
Vida eléctrica (tiempos)	3000	2000	1500	1000	1000	700	500
Cumplir un criterio	IEC/EN 60947-2、GB/T 14048.2
Adjunto	Excitación separada, auxiliar, alarma, operación manual y operación eléctrica
Autenticación	CCC, CE, TUV
medida (largo × ancho × alto)(mm)	180×76×126(2P) 180×107×126(3P)			250×124×165(2P) 250×182×165(3P)
