Disyuntores de vacío para exteriores

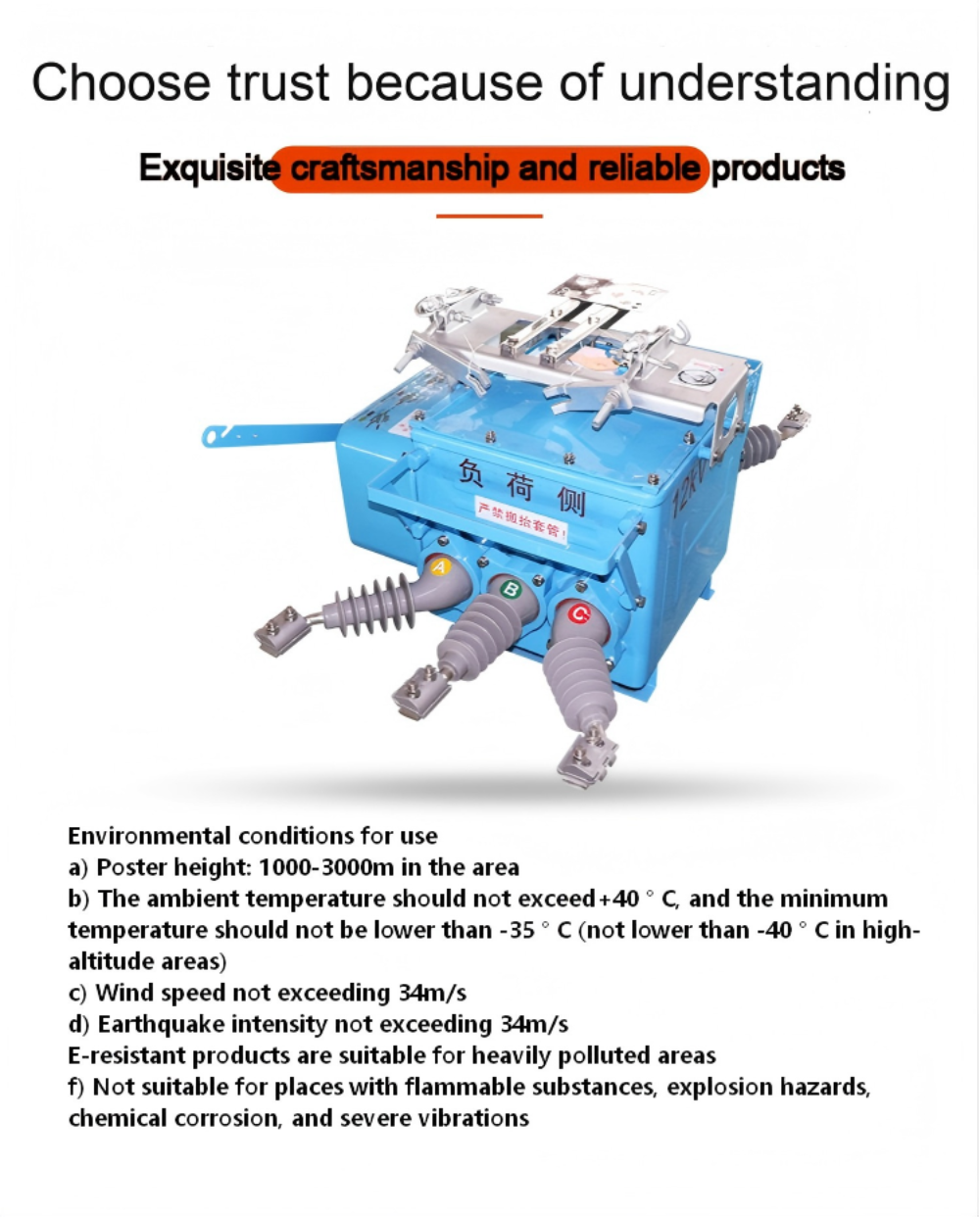

Inicio / Productos / Disyuntores de vacío / Disyuntores de vacío para exteriores / Disyuntor de vacío para exteriores ZW28 para distribución de media tensión montada en poste

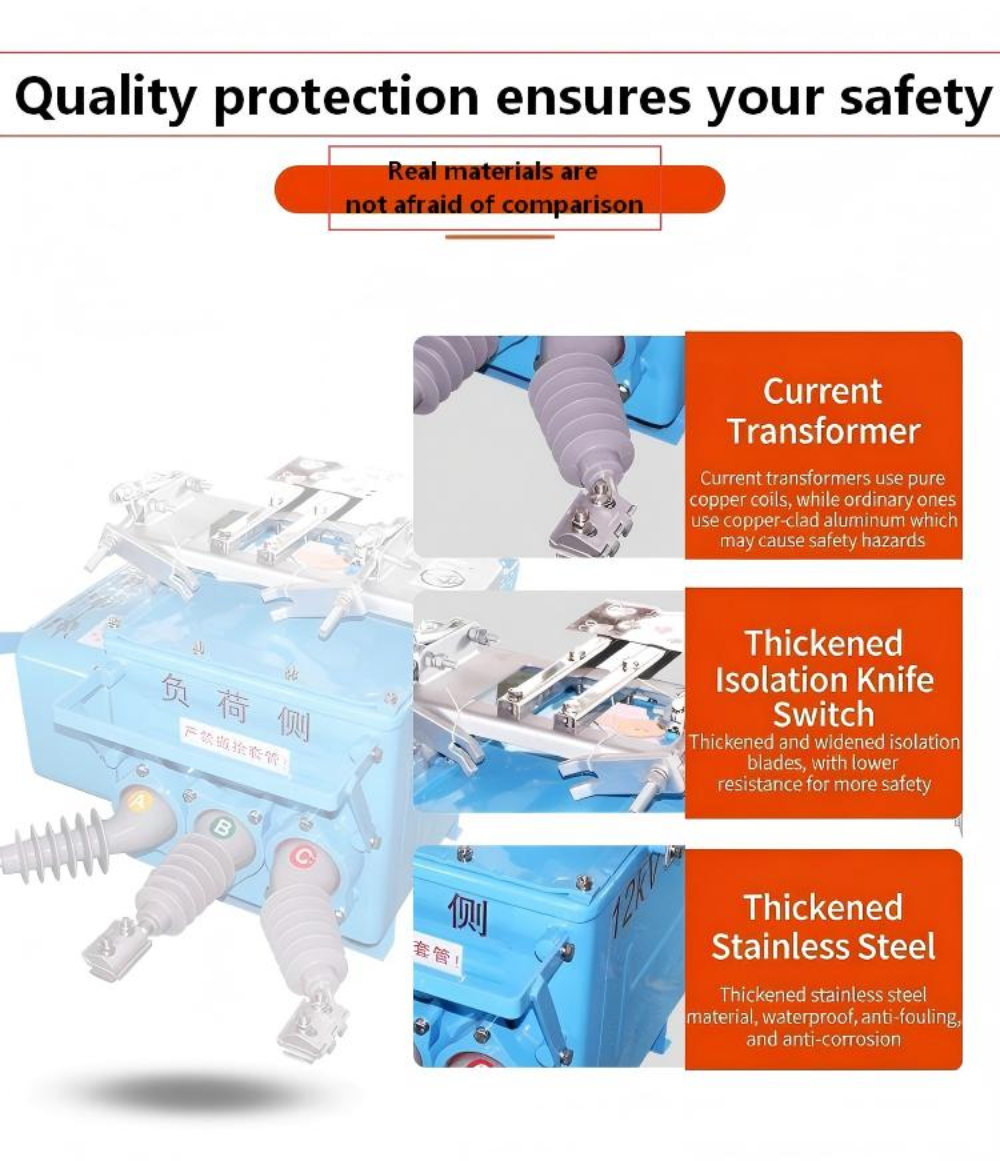

Cuando hay sobrecorriente o cortocircuito en la línea de salida del circuito, el transformador de corriente puede detectar la señal de corriente, que se transmite al controlador. El controlador emite un comando para disparar el mecanismo, lo que hace que los contactos dinámicos y estáticos dentro del tubo de vacío se separen, logrando así la desconexión y el corte del circuito, desempeñando un papel protector.
| ①Podemos personalizar y ayudar a los clientes a seleccionar la capacidad del transformador adecuada según el sitio, ajustando el caudal y el valor de corte. |
 |
| ②Contamos con una amplia experiencia en producción, ingenieros profesionales y una amplia experiencia en instalación y depuración in situ. Producimos más de 3000 unidades por año con calidad confiable. |
 |
| ③Contamos con equipos de depuración profesionales y personal de inspección. |
 |

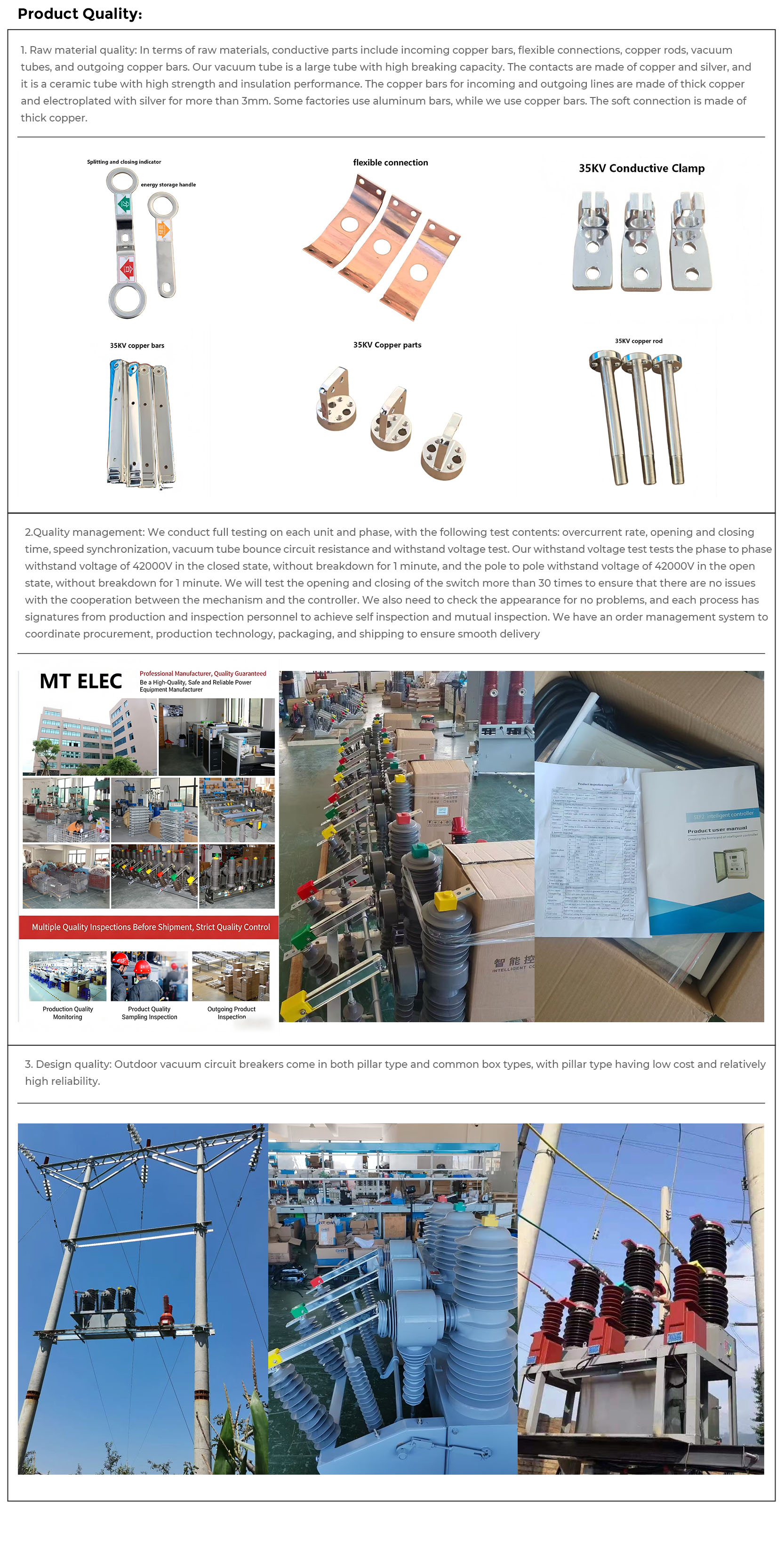

| ④Nuestros tubos de vacío son tubos grandes con partes conductoras hechas de cobre |
| |
Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzadas. Las cajas se someten a un tratamiento térmico y llevan la marca NIMF-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita la operación del montacargas, mientras que la fijación interna amortiguadora garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares de logística internacionales.
-
Cable de interruptor de alto voltaje
-
Cable de interruptor de alto voltaje
-
Cable de interruptor de alto voltaje
-
Unidad principal de anillo de 10 kV VCB
-
Armario fotovoltaico conectado a la red que utiliza ACB y MCCB
-
Transmisión de potencia exitosa
-
Subestación tipo caja ACB VCB MCCB
-
Subestación tipo caja ACB VCB MCCB
-
Subestación tipo caja ACB VCB MCCB
-
Transmisión de potencia exitosa
-
El tablero de distribución de alto voltaje de 35 kV energizó con éxito el VCB
-
Tablero de distribución con aislamiento de gas de 35 kV (VCB)
| Categoría de parámetro | Especificación | Observaciones |
| Tensión nominal | 12 kilovoltios | Estándar para redes de distribución. |
| Corriente nominal | 400A, 630A, 1250A | Calificaciones personalizadas disponibles |
| Corriente de ruptura nominal de cortocircuito | 16 kA, 20 kA, 25 kA | |
| Corriente nominal de resistencia de corta duración | 16 kA/4s, 20 kA/4s, 25 kA/4s | |
| Corriente nominal máxima soportada | 40 kA, 50 kA, 63 kA | |
| Nivel de aislamiento nominal | Frecuencia de Alimentación: 42 kV (1 min) / Impulso Rayo: 75 kV | |
| Vida mecánica | 10.000 operaciones | |
| Vida eléctrica | 10.000 operaciones (at rated current) | Rotura de capacidad total |
| Medio interruptor | vacío | botella de cerámica sellada |
| Mecanismo operativo | primavera | Manual o motorizado |
| Voltaje de control | CA/CC 110 V, 220 V | Opcional 24V, 48V |
| Grado de protección | IP67 | Adecuado para entornos hostiles |
| Dimensiones (Alto×Ancho×Profundidad) | 880 × 560 × 680 milímetros | Diseño compacto |
| Peso | Aprox. 130 kilos | Fácil de instalar |
| Método de instalación | Montado en poste | uso al aire libre |
| Temperatura ambiente | -40°C a 55°C | Amplio rango operativo |
| Altitud | ≤ 4000m | Versión para gran altitud disponible |
