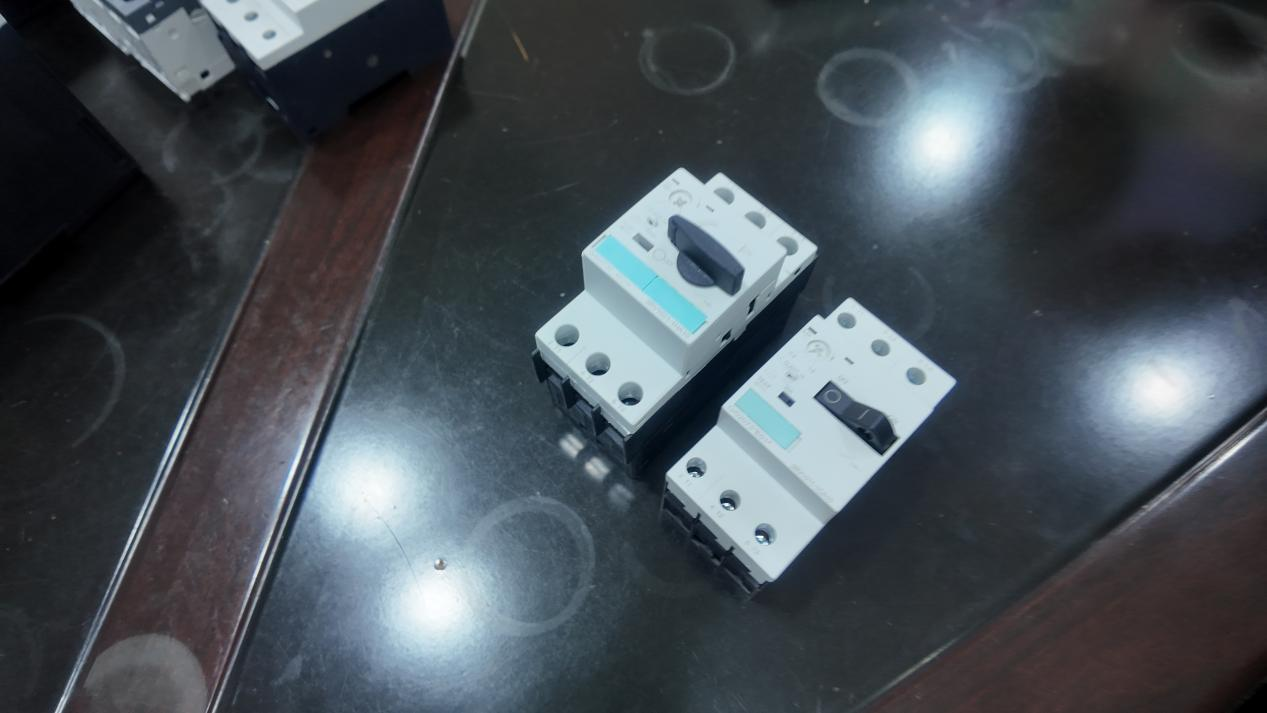

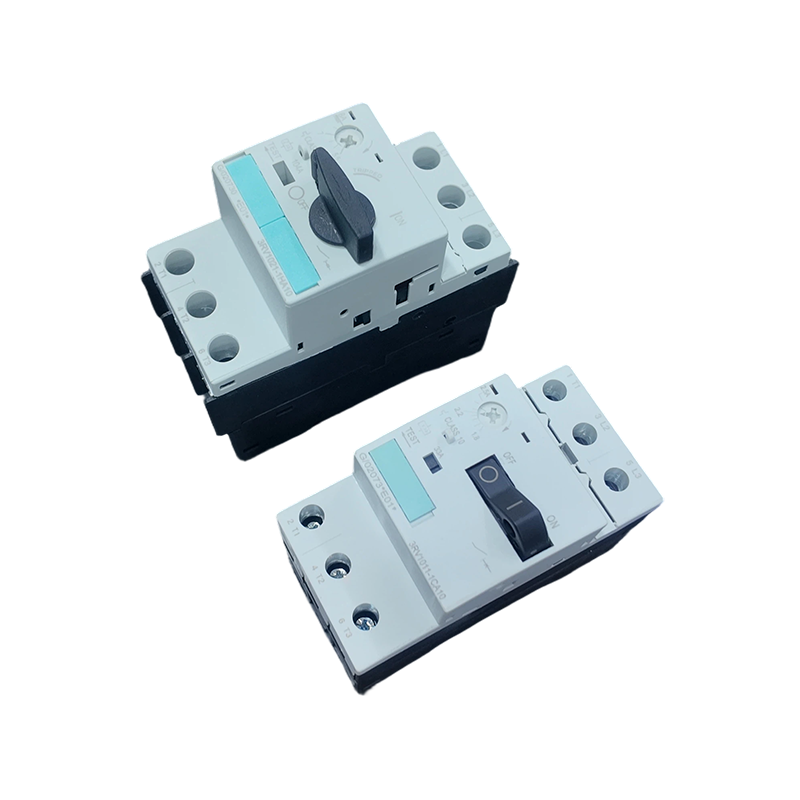

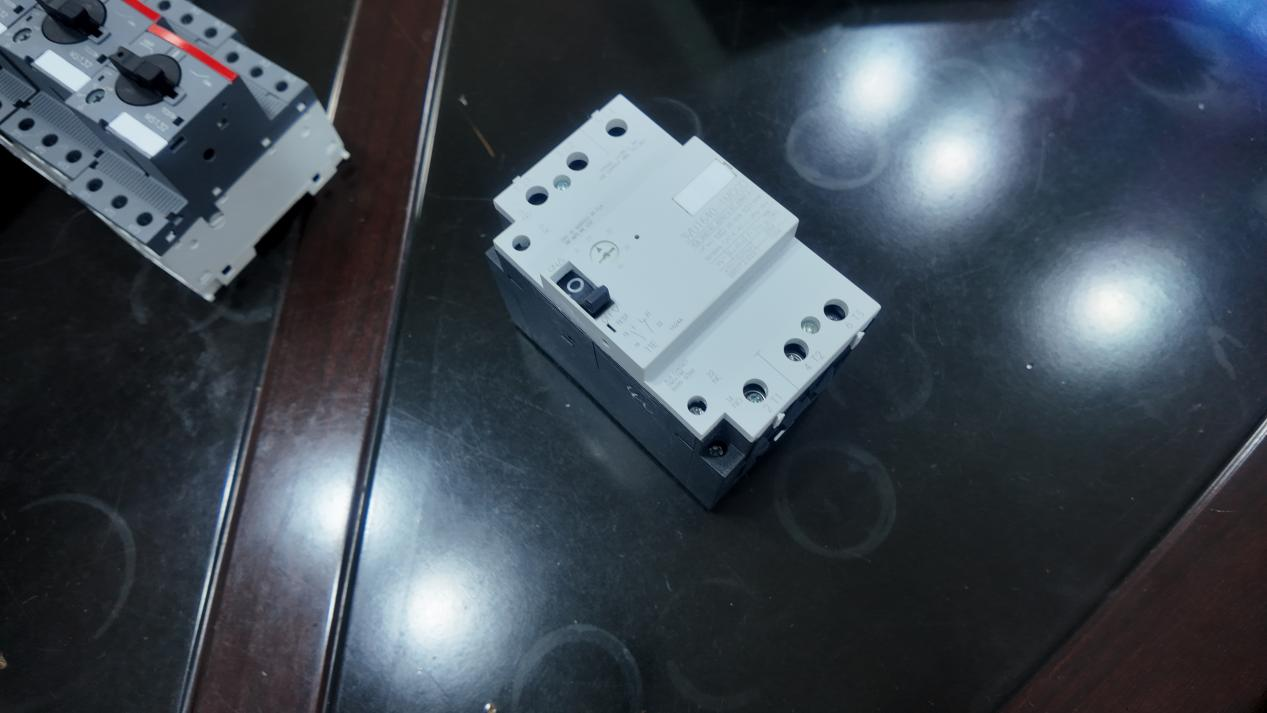

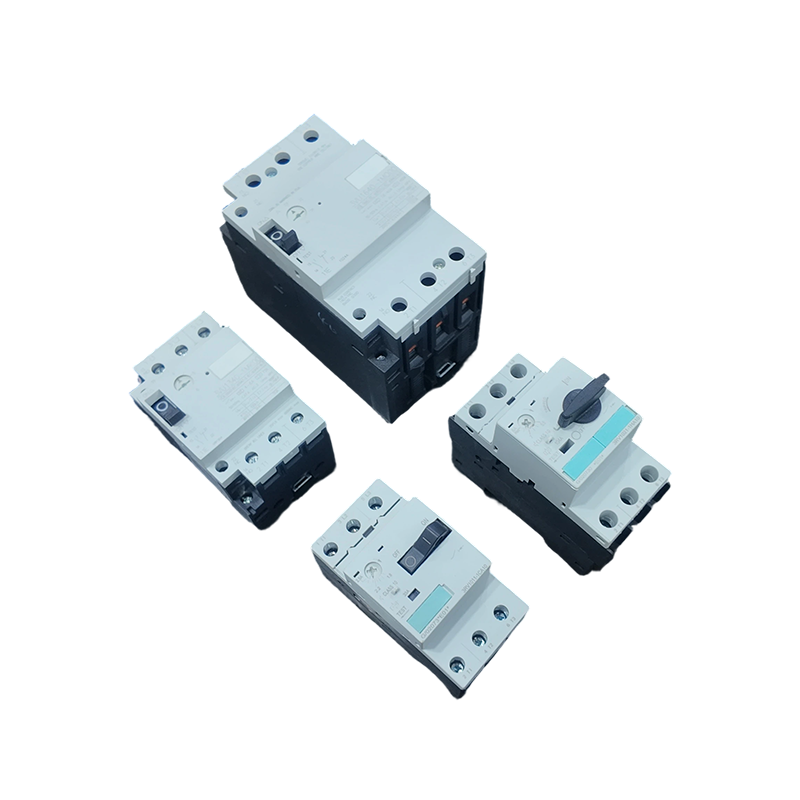

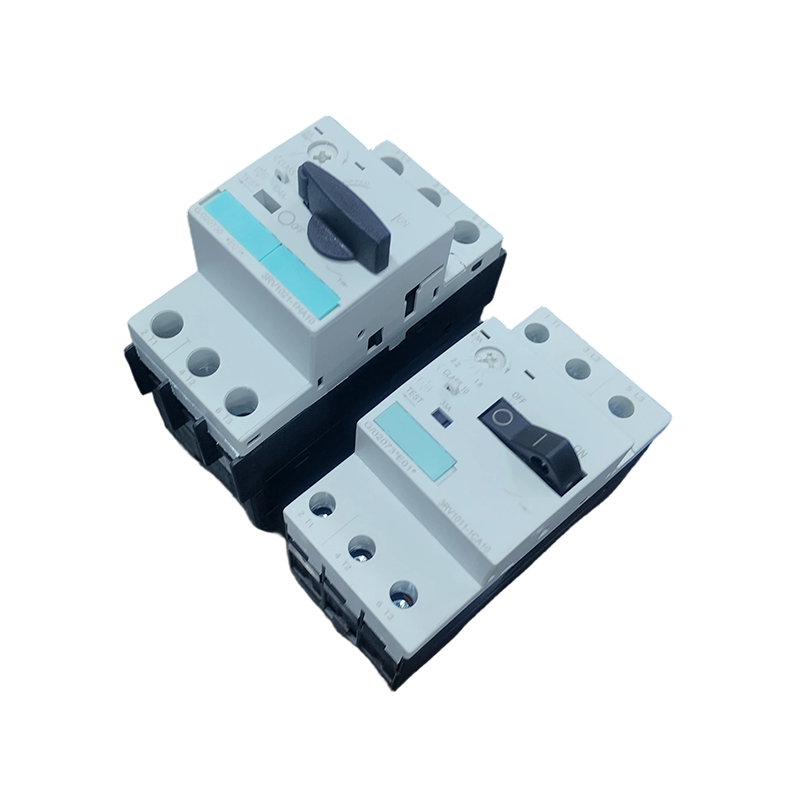

Protección de motores MT-3RV1

Descripción:

El combo de protección de motor MT-3RV1 integra un disyuntor de caja moldeada (MCCB) de alto rendimiento con el protector de motor de la serie 3RV1, formando una solución de protección integral para circuitos de motor de bajo voltaje. Esta combinación protege los motores contra cortocircuitos, sobrecargas y pérdidas de fase, al tiempo que garantiza un funcionamiento fluido en entornos industriales.

Construido con materiales termoestables duraderos y diseñado para una instalación compacta, este sistema es ideal para centros de control de motores, paneles de maquinaria y configuraciones de automatización industrial. Ofrece protección precisa para motores que van desde 0,1A hasta 32A, con fácil instalación y operación intuitiva para el personal de mantenimiento.

Aplicaciones:

El combo MT-3RV1 se implementa ampliamente en los sectores industriales y comerciales para garantizar un funcionamiento continuo y confiable del motor. Los casos de uso típicos incluyen:

Bombas, compresores y ventiladores.

Transportadores y equipos de manipulación de materiales.

Máquinas herramienta y líneas de procesamiento.

Maquinaria agrícola y de procesamiento de alimentos.

Sistemas impulsados por motores de energía renovable

El disyuntor del motor tiene función de protección contra sobrecargas y cortocircuitos. La sobrecarga se logra calentando y doblando la tira bimetálica, activando el mecanismo de disparo superior y realizando la protección de la línea. En comparación con los disyuntores termomagnéticos de caja moldeada, tiene mayor precisión, menor corriente y protección más precisa. Práctica protección del motor. La protección contra cortocircuitos se logra generando una fuerza magnética de Lorentz a través de una bobina, y el núcleo de hierro es impulsado por la fuerza magnética para activar un mecanismo de disparo, que abre el disyuntor, desconecta el circuito y protege el motor. Generalmente se utiliza para protección de alta corriente durante el arranque del motor.

Accesorios del producto

1.Tenemos estilos de botones y estilos de perillas.

2. Tenemos puntos de contacto plateados y piezas de cobre hechas de cobre morado, y cada uno está depurado para obtener una calidad confiable.

3. Contamos con varios estilos de accesorios para montaje, incluidos componentes auxiliares y de subtensión

Para garantizar la seguridad del transporte, nuestros productos eléctricos se exportan en cajas de madera reforzadas. Las cajas se someten a un tratamiento térmico y llevan la marca NIMF-15, lo que permite un rápido despacho de aduanas. El diseño de base elevada facilita la operación del montacargas, mientras que la fijación interna amortiguadora garantiza que los productos lleguen intactos. Todas las cajas exteriores están claramente etiquetadas y cumplen con los estándares de logística internacionales.

Aparatos de distribución de alta y baja tensión (ACB, MCCB, VCB)
Subestación tipo caja con nuestros VCB, MCCB y ACB

Transmisión de potencia exitosa
Armario fotovoltaico conectado a la red que utiliza ACB y MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB
Subestación tipo caja ACB VCB MCCB
Subestación de tipo caja que utiliza nuestro VCB
Aparatos de conmutación de alta y baja tensión ACB MCCB VCB

modeloo de producto	Rango actual	Motor trifásico
GV2-ME01C	0,1–0,16A	-
GV2-ME02C	0,16–0,25 A	-
GV2-ME03C	0,25–0,4A	-
GV2-ME04C	0,4–0,63A	-
GV2-ME05C	0,63-1A	-
GV2-ME06C	1–1,6A	0,37 KW
GV2-ME07C	1,6–2,5 A	0,75 KW
GV2-ME08C	2,5–4A	1,5 KW
GV2-ME10C	4–6.3A	2,2 KW
GV2-ME14C	6–10A	4kW
GV2-ME16C	9–14A	5,5 KW
GV2-ME20C	13-18A	7,5 KW
GV2-ME21C	17–23A	11kW
GV2-ME22C	20–25A	11kW
GV2-ME32C	24-32A	15kW

modelo	Rango actual	Corriente de viaje	Apoyando Adjuntos
GV2-ME01C	0,1 A ~ 0,16 A.	1.5A	Contacto de montaje lateral: GV-AE1 GV-AE11 GV-AE20 Punto de Contacto Formal: GV-AN11 GV-AN20 Contacto de montaje lateral: (indicación de fallo) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16 A ~ 0,25 A.	2.4A
GV2-ME03C	0,25 A ~ 0,4 A.	5A
GV2-ME04C	0,4 A ~ 0,63 A.	8A
GV2-ME05C	0,63 A ~ 1 A	13A
GV2-ME06C	1A ~ 1,6A	22.5A
GV2-ME07C	1,6 A ~ 2,5 A.	33.5A
GV2-ME08C	2,5 A ~ 4 A.	51A
GV2-ME10C	4A ~ 6.3A	78A
GV2-ME14C	6A ~ 10A	138A
GV2-ME16C	9A ~ 14A	170A
GV2-ME20C	13A ~ 18A	223A
GV2-ME21C	17A~23A	327A
GV2-ME22C	20A ~ 25A	327A
GV2-ME32C	24A~32A	416A

Disyuntor de motor GV2ME con protección magnética térmica

50/60 Hz, clase AC-3 Potencia nominal estándar del motor trifásico				Rango de configuración de liberación en caliente (A)	Corriente de disparo magnético Identificación ±20% (A)	Ila corriente con carcasa (A)	modelo	Peso (kg)
230V (kW)	400 V (kW)	415V (kW)	440 V (kW)	Rango de configuración de liberación en caliente (A)	Corriente de disparo magnético Identificación ±20% (A)	Ila corriente con carcasa (A)	modelo	Peso (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1,6…2,5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2.5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
