Contactor magnético de CA 25A 220V – Interruptor de control del motor de riel DIN

Descripción:

Los contactores de CA magnéticos de la serie LC1 de MINGTUO proporcionan conmutación confiable y control preciso en diversos sistemas eléctricos. Construidos con un diseño electromagnético avanzado y materiales de contacto de alta calidad, garantizan una vida útil prolongada y un rendimiento constante en entornos industriales exigentes. Su estructura compacta compatible con rieles DIN permite una fácil instalación y al mismo tiempo conserva espacio en el panel de control

Aplicaciones:

Sistemas de control de motores

Operaciones de arranque y parada de motores trifásicos

Circuitos de inversión de motores

Gestión de motores de bombas y compresores

Control de transportadores y máquinas herramienta industriales

Sistemas HVAC

Conmutación del compresor del aire acondicionado

Regulación de potencia del sistema de calefacción

Control del ventilador

Sistema de refrigeración y gestión de unidades de tratamiento de aire

Automatización industrial

Distribución de energía en la línea de producción

Integración de automatización de máquinas

Coordinación del sistema de control de procesos

Gestión de energía robótica y en línea de montaje

Redes de distribución de energía

Control de iluminación comercial e industrial

Regulación de carga del transformador

Gestión de bancos de condensadores y corrección del factor de potencia

Operaciones de cuadros de distribución y paneles

Aplicaciones especiales

Sistemas de control de grúas y polipastos

Gestión de energía de ascensores y escaleras mecánicas

Operación de equipos de soldadura

Distribución de energía del centro de datos

Integración de sistemas de energía renovable

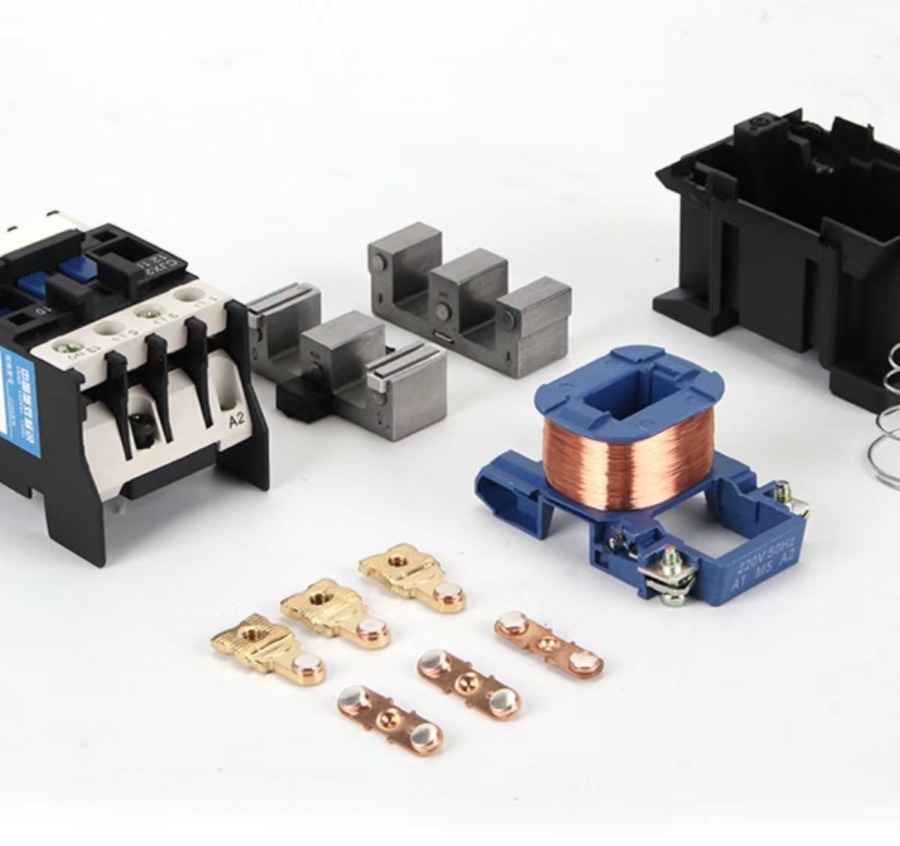

Principio de funcionamiento: Cuando se enciende el contactor de CA, la bobina interna generará un campo magnético, lo que hará que el núcleo de hierro en movimiento y el núcleo de hierro estacionario sean atraídos juntos, impulsando el sistema de contacto para que entre en contacto con el contacto estacionario y conduciendo el circuito. Después de que la bobina pierde potencia, la fuerza de succión desaparece y el resorte de reinicio empujará hacia arriba el núcleo de hierro en movimiento, lo que provocará que los contactos se separen y el circuito se rompa.

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

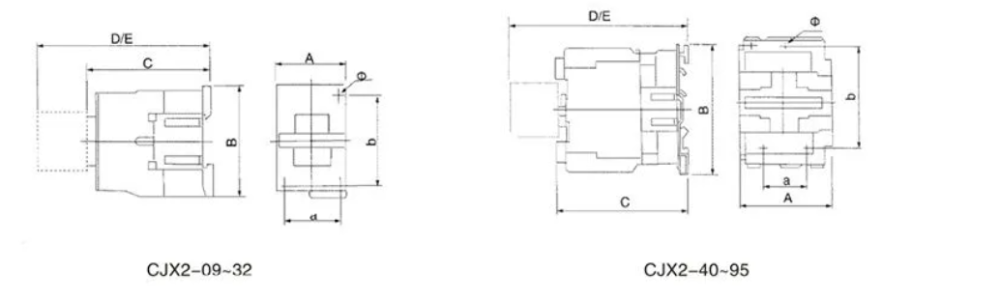

MODELO	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	a (mm)	b (mm)	Φ (mm)
D09~12	47	76	82	11	133	34/35	50/60	4.5
D18	47	76	87	118	138	34/35	50/60	4.5
D25	57	86	95	126	146	40	48	4.5
D32	57	86	100	131	151	40	48	4.5
D40~65	77	129	116	145	165	40	100/110	6.5
D80~95	87	129	127	175	195	40	100/110	6.5

Tipo de modelo		9	12	18	25	32	40	50	65	80	95
Corriente nominal de trabajo (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corriente nominal de trabajo (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Motor trifásico Nivel AC－3 (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Corriente de calentamiento nominal Ith(A)		20	20	30	32	40	50	60	80	125	125
Vida útil eléctrica (10000 ciclos)	AC3	100	100	100	100	80	80	60	60	60	60
Vida útil eléctrica (10000 ciclos)	AC4	20	20	20	20	20	15	15	15	10	10
Vida útil mecánica (10000 ciclos)		1000	1000	1000	1000	800	800	800	800	600	600
Modeloo de contacto		3P NO					3P NC NO

Model	Corriente nominal (A)	Contacto principal	Contacto auxiliar	Potencia de carga monofásica (kW)	Potencia de carga trifásica (kW)
CJX2-0910	9A	3NO	1NO	1,8KW	3,5KW
CJX2-0901	9A	3NO	1NC	1,8KW	3,5KW

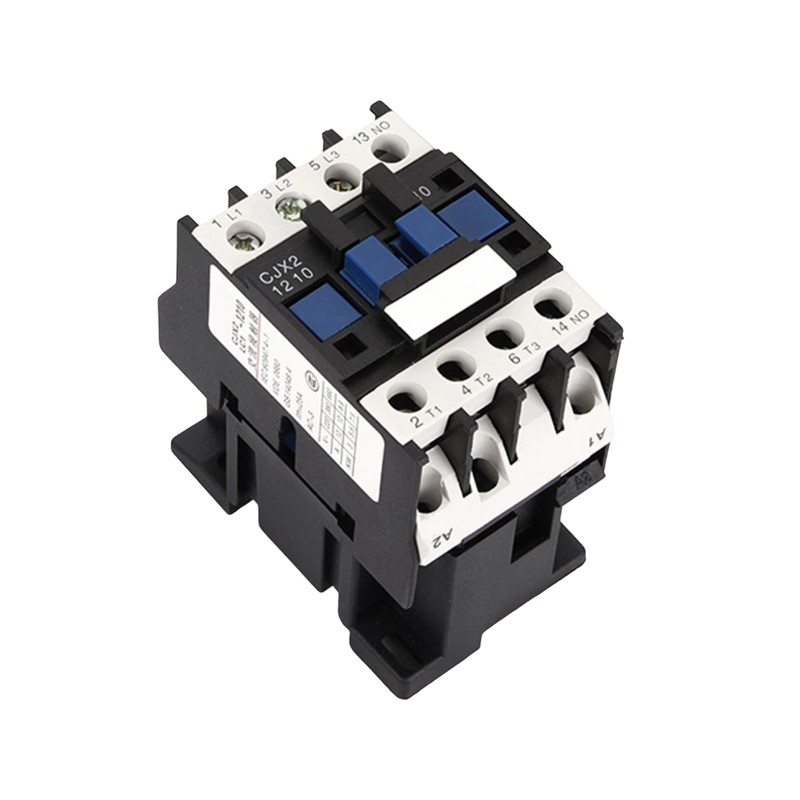

CJX2-1210	12A	3NO	1NO	2,5KW	5KW
CJX2-1201	12A	3NO	1NC	2,5KW	5KW
CJX2-1810	18A	3NO	1NO	3,5KW	7,5KW
CJX2-1801	18A	3NO	1NC	3,5KW	7,5KW
CJX2-2510	25A	3NO	1NO	5KW	8,5KW
CJX2-2501	25A	3NO	1NC	5KW	8,5KW

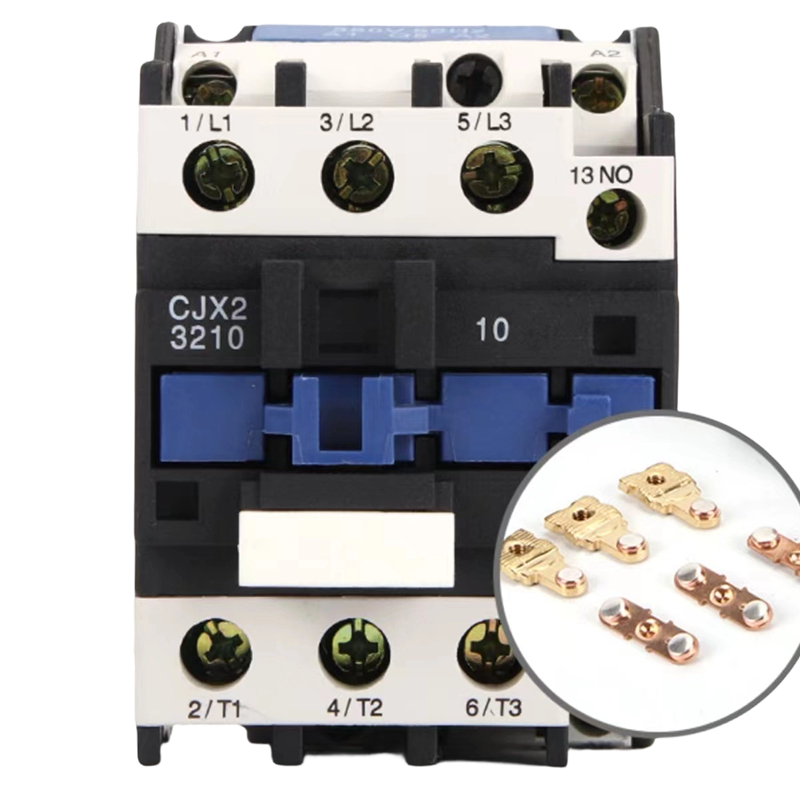

CJX2-3210	32A	3NO	1NO	6KW	12KW
CJX2-3201	32A	3NO	1NC	6KW	12KW
CJX2-4011	40A	3NO	1NO 1NC	8KW	18,5KW
CJX2-5011	50A	3NO	1NO 1NC	10KW	24KW
CJX2-6511	65A	3NO	1NO 1NC	12,5KW	28KW
CJX2-8011	80A	3NO	1NO 1NC	15,5KW	37KW
CJX2-9511	95A	3NO	1NO 1NC	18,5KW	44KW
