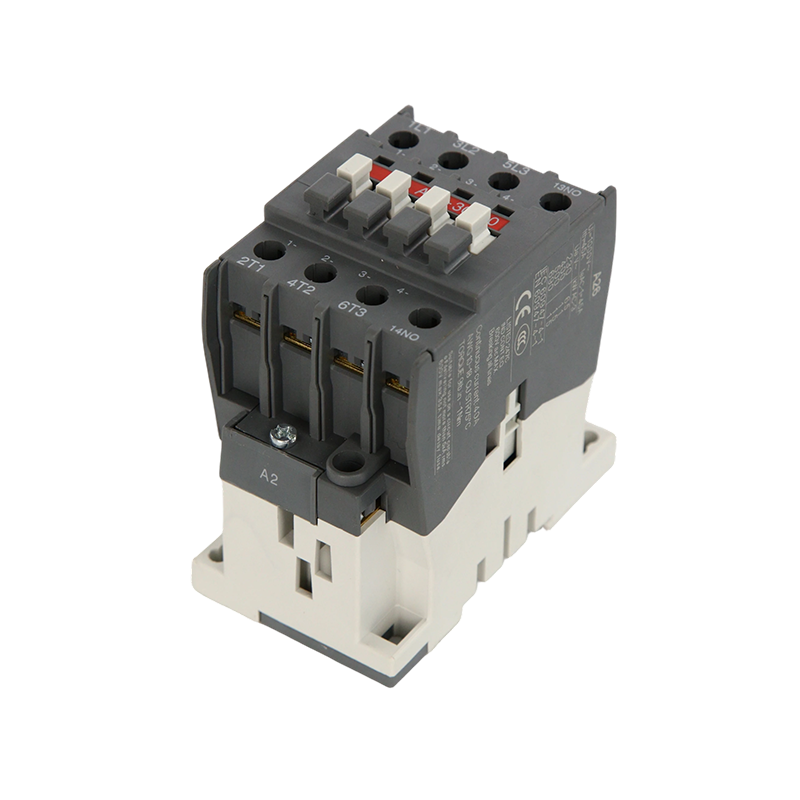

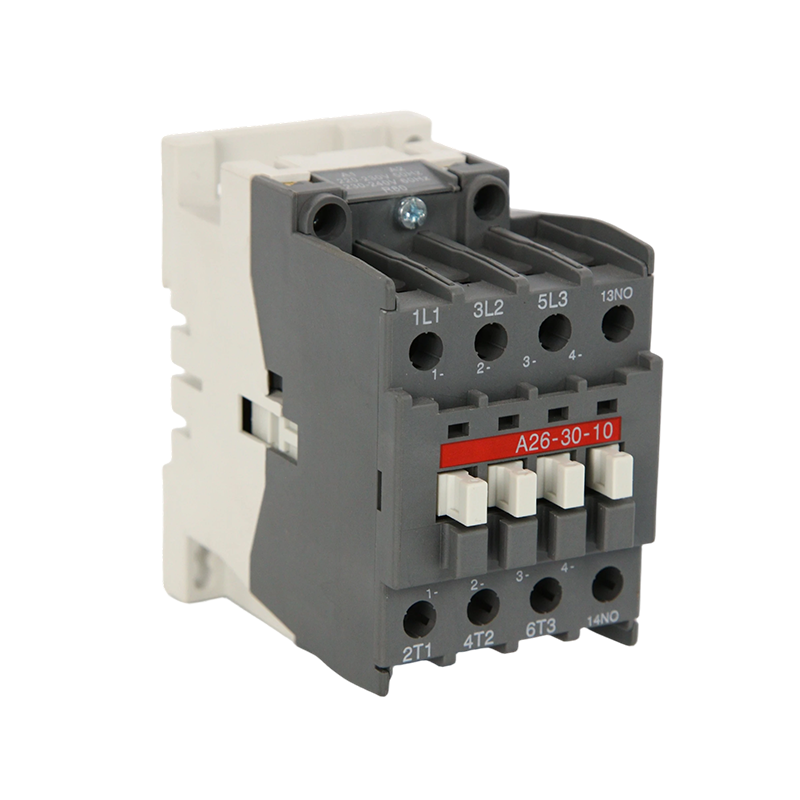

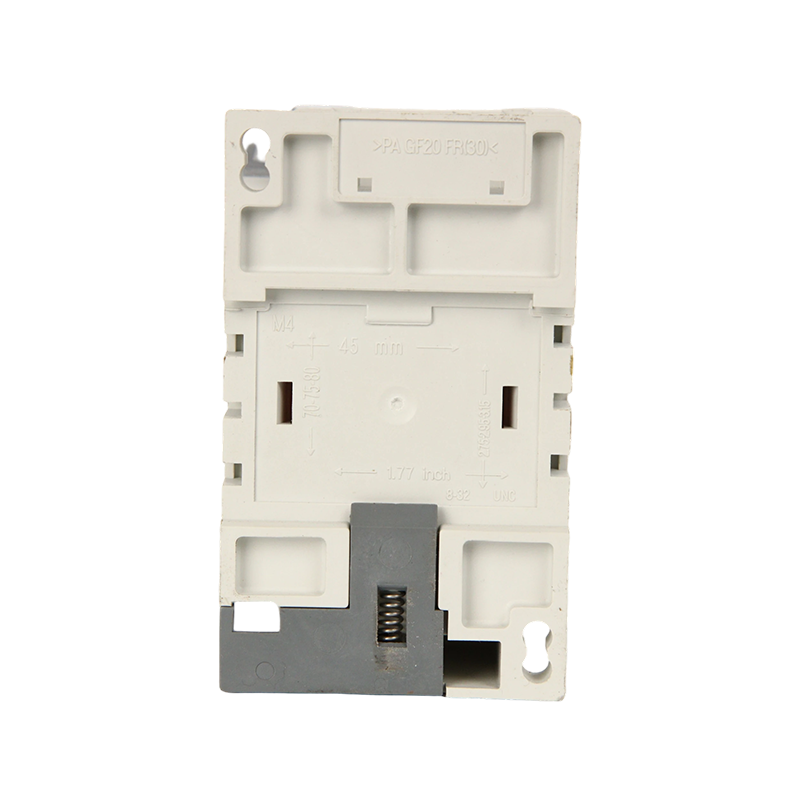

Contactor de CA 40A 380V 3P – Relé de arranque del motor industrial

Descripción:

Los contactores de CA de la serie LC1 de MINGTUO proporcionan conmutación y control confiables para una amplia gama de aplicaciones eléctricas. Diseñados con mecanismos electromagnéticos avanzados y materiales de contacto duraderos, estos contactores garantizan un funcionamiento estable, una larga vida útil y un rendimiento constante en entornos industriales exigentes. Su diseño compacto y modular permite una integración flexible en varios sistemas de control y al mismo tiempo minimiza los requisitos de espacio.

Aplicaciones:

Aplicaciones primarias

Sistemas de protección y control de motores

Gestión y automatización de sistemas HVAC

Automatización industrial y control de máquinas

Funcionamiento de la bomba y del compresor

Circuitos de control de iluminación

Redes de distribución de energía y aparamenta

AC Contactor.mp4

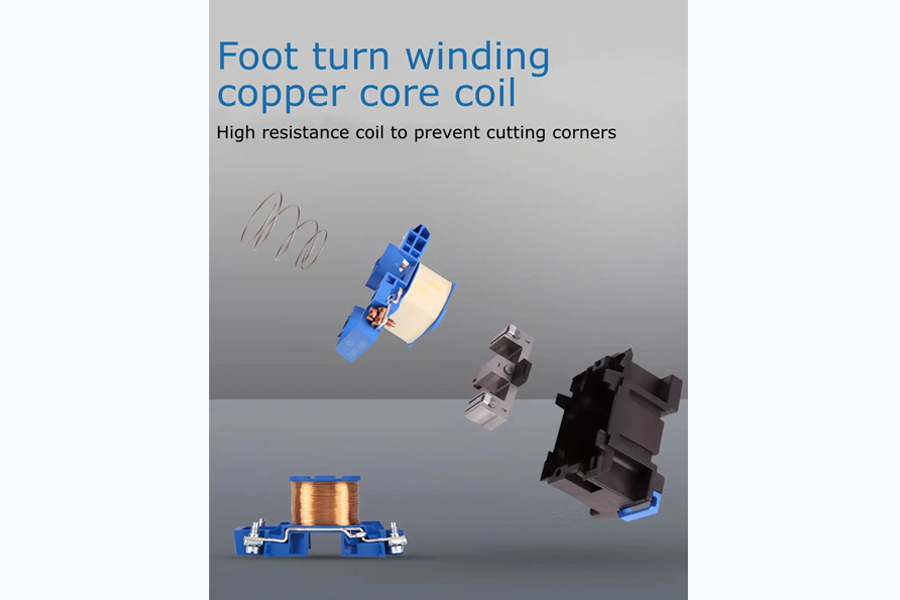

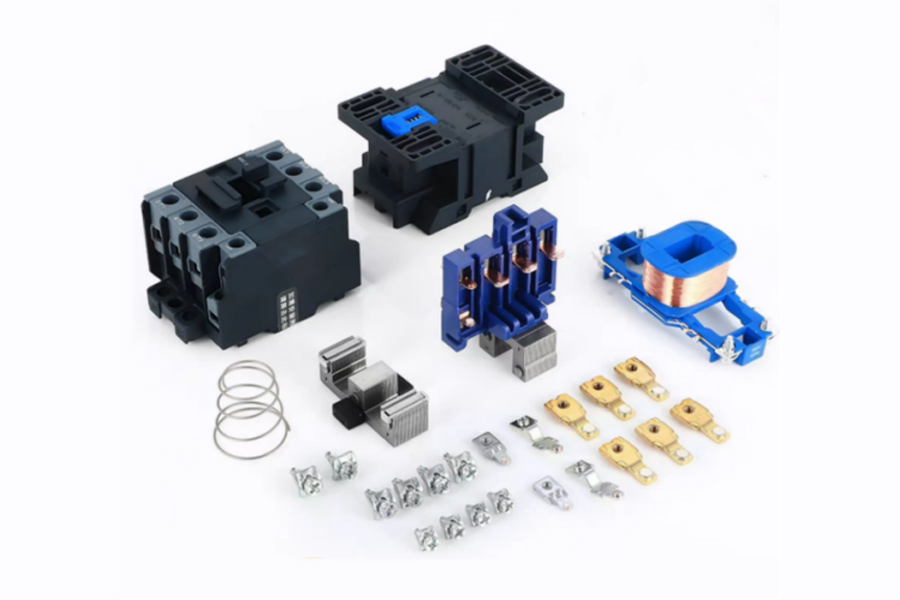

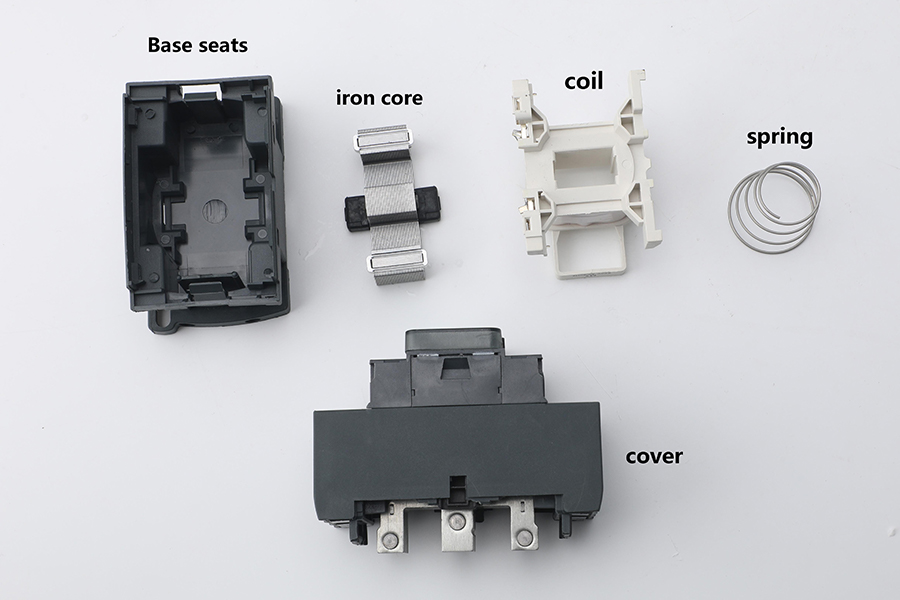

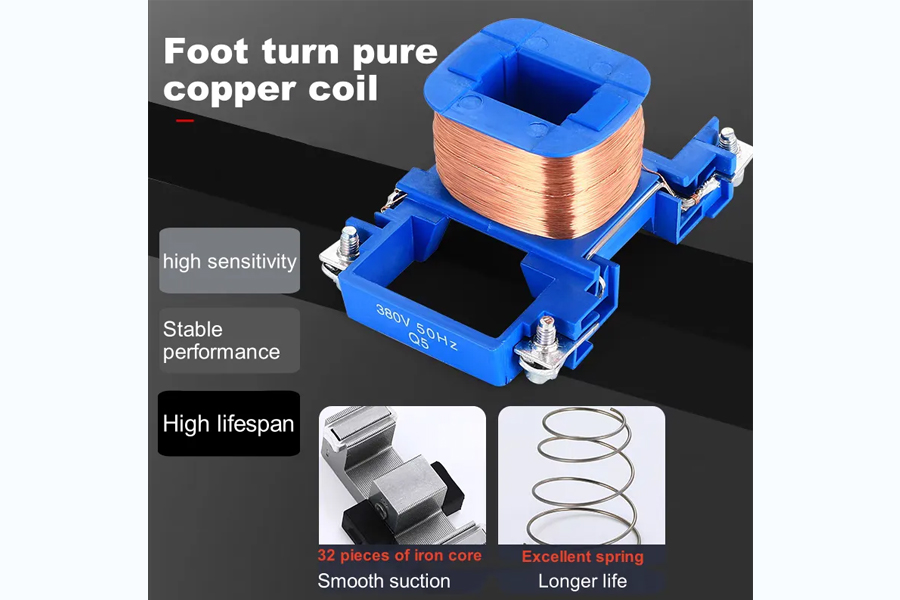

Cuando se activa el contactor de CA, la bobina interna genera un campo magnético, lo que hace que el núcleo de hierro en movimiento y el núcleo de hierro estacionario se atraigan entre sí. Este movimiento impulsa el sistema de contactos para acoplarse con los contactos estacionarios, completando el circuito. Cuando se desenergiza la bobina, la fuerza de atracción desaparece y el resorte de reinicio levanta el núcleo de hierro en movimiento, separando los contactos y rompiendo el circuito.

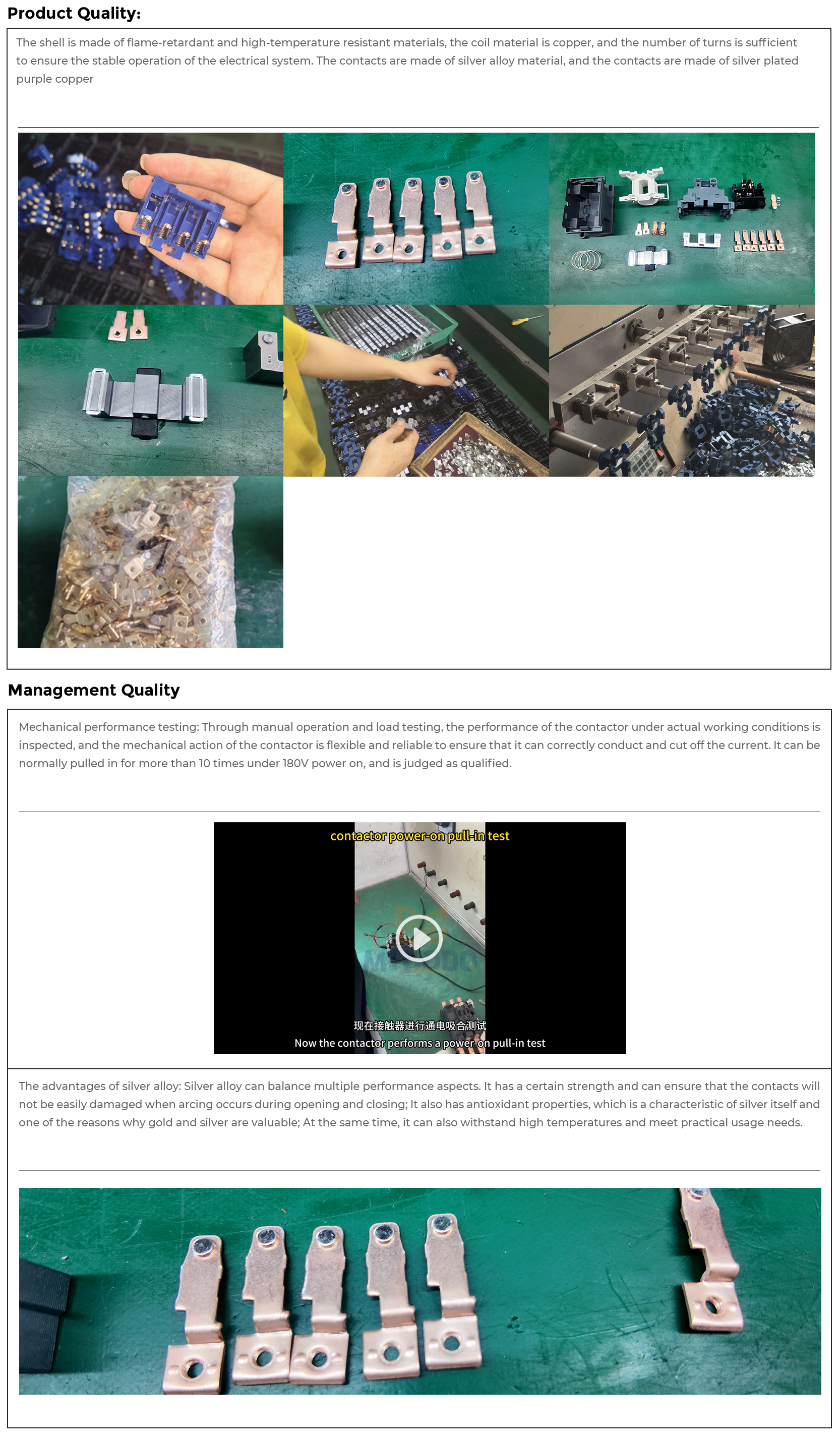

Contactor Power-on Pull-in Test
AC Contactor

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

Potencia máxima del motor eléctrico AC 0≤55°C,400V	4	5.5	7.5	11	15	18.5	22	30	37
Modeloo de producto (diagrama de líneas AC)	AX09	AX12	AX18	AX25	AX32	AX40	AX50	AX65	AX80
Corriente nominal de trabajo AC-3 0≤55°C,400V	9	12	18	25	32	40	50	65	80
Corriente nominal de trabajo AC-1 0≤55°C,400V	22	25	27	32	55	60	100	115	125

Tipo de modelo		9	12	18	25	32	40	50	65	80	95
Corriente nominal de trabajo (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corriente nominal de trabajo (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Motor trifásico Nivel AC－3 (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Corriente de calentamiento nominal Ith(A)		20	20	30	32	40	50	60	80	125	125
Vida útil eléctrica (10000 ciclos)	AC3	100	100	100	100	80	80	60	60	60	60
Vida útil eléctrica (10000 ciclos)	AC4	20	20	20	20	20	15	15	15	10	10
Vida útil mecánica (10000 ciclos)		1000	1000	1000	1000	800	800	800	800	600	600
Modelo de contacto		3P NO					3P NC NO

Model	Corriente nominal (A)	Contacto principal	Contacto auxiliar	Potencia de carga monofásica (kW)	Potencia de carga trifásica (kW)
CJX2-0910	9A	3NO	1NO	1,8KW	3,5KW
CJX2-0901	9A	3NO	1NC	1,8KW	3,5KW
CJX2-1210	12A	3NO	1NO	2,5KW	5KW
CJX2-1201	12A	3NO	1NC	2,5KW	5KW
CJX2-1810	18A	3NO	1NO	3,5KW	7,5KW
CJX2-1801	18A	3NO	1NC	3,5KW	7,5KW
CJX2-2510	25A	3NO	1NO	5KW	8,5KW
CJX2-2501	25A	3NO	1NC	5KW	8,5KW
CJX2-3210	32A	3NO	1NO	6KW	12KW
CJX2-3201	32A	3NO	1NC	6KW	12KW
CJX2-4011	40A	3NO	1NO 1NC	8KW	18,5KW
CJX2-5011	50A	3NO	1NO 1NC	10KW	24KW
CJX2-6511	65A	3NO	1NO 1NC	12,5KW	28KW
CJX2-8011	80A	3NO	1NO 1NC	15,5KW	37KW
CJX2-9511	95A	3NO	1NO 1NC	18,5KW	44KW
