Subestación prefabricada de tipo europeo / Transformador combinado ZGS

Descripción general del producto

El transformador tipo pedestal americano ZGS12 es un equipo de distribución de energía prefabricado para exteriores integrado desarrollado independientemente por Mingtuo Electric. Integra un interruptor de carga de alto voltaje, fusibles enchufables de doble sensibilidad, un transformador sumergido en aceite y un gabinete de salida de bajo voltaje en un tanque de aceite sellado compartido, adoptando un diseño sumergido en aceite completamente sellado y aislado.

Admite modos de suministro de energía tanto de red en anillo como de terminal único, ampliamente aplicado en la renovación de redes eléctricas urbanas, comunidades residenciales, plazas comerciales, centrales fotovoltaicas distribuidas, parques industriales y proyectos de suministro de energía de construcción temporal.

Ventajas principales del producto

Estructura de tanque único integrada ultracompacta

Todos los componentes de protección de alto voltaje y el cuerpo del transformador comparten un tanque de aceite sellado. El volumen total es sólo 1/3 ~ 1/5 de la subestación de caja europea con la misma capacidad, lo que reduce en gran medida la ocupación del terreno y los costos de construcción civil. El diseño integrado de caja única simplifica el transporte marítimo y terrestre y la colocación de los cimientos en el sitio.

Aislamiento total y alta seguridad a prueba de contacto

Las líneas entrantes de alto voltaje adoptan conectores de cable acodados completamente aislados; La superficie exterior del conector del cable no tiene electrificación y se puede tocar para un funcionamiento seguro. El fusible de reserva con limitación de corriente y fusible enchufable de doble sensibilidad ofrece protección dual contra sobrecorriente y sobrecarga, evitando el desgaste del equipo. El diseño de conexión a tierra de tres puntos elimina las piezas vivas expuestas para evitar accidentes por descargas eléctricas.

Bajo mantenimiento y larga vida útil

El tanque de aceite completamente sellado aísla el aceite aislante del aire, lo que retarda el envejecimiento del aceite para un funcionamiento sin mantenimiento a largo plazo. Los terminales de cable y fusibles enchufables estándar permiten el reemplazo rápido de componentes dañados sin un desmontaje complejo. La carcasa de acero laminado en frío con revestimiento electrostático exterior anticorrosión se adapta a la lluvia, el polvo y los ambientes exteriores con alta humedad.

Compartimento flexible y personalizado de bajo voltaje

Admite esquemas de cableado de fuente de alimentación única de red principal en anillo y terminal, lo que permite una conmutación de energía perfecta para mejorar la confiabilidad del suministro de energía. El compartimento de baja tensión reserva abundantes rieles de instalación para MCCB, medidores de potencia multifunción, interruptor de transferencia automática ATS y módulos de compensación de potencia reactiva, totalmente personalizables según los requisitos de carga del usuario.

Núcleo de transformador de bajas pérdidas

El transformador sumergido en aceite incorporado adopta un núcleo de lámina de acero de silicio escalonado, que presenta baja pérdida sin carga, bajo ruido de funcionamiento y fuerte resistencia a cortocircuitos y sobrecargas. Permite una operación de sobrecarga prolongada sin acortar la vida útil, estable para escenarios industriales continuos de carga pesada.

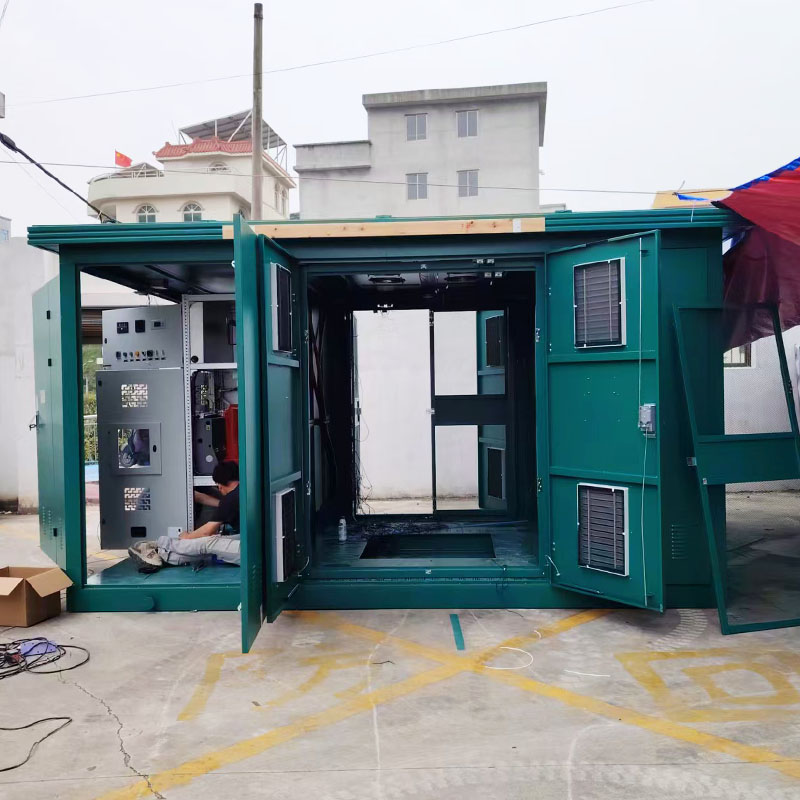

Estructura interna
Compartimento de alto voltaje (lado izquierdo) Equipado con interruptor de carga, fusible enchufable de doble sensibilidad, conectores de cable acodados y pararrayos sumergidos en aceite. Todos los componentes activos de alto voltaje están sumergidos en aceite aislante de transformador, completamente sellados y aislados; ventanas de operación reservadas para reemplazo de fusibles e inspección de rutina.

Tanque principal del transformador (área central central) Núcleo y devanado del transformador trifásico sumergido en aceite, tanque de aceite compartido con componentes de alto voltaje. Estructura de radiador expuesta de tres lados para una disipación eficiente del calor, equipada con indicador de nivel de aceite, válvula de alivio de presión y válvula de drenaje de aceite para un fácil monitoreo y mantenimiento.

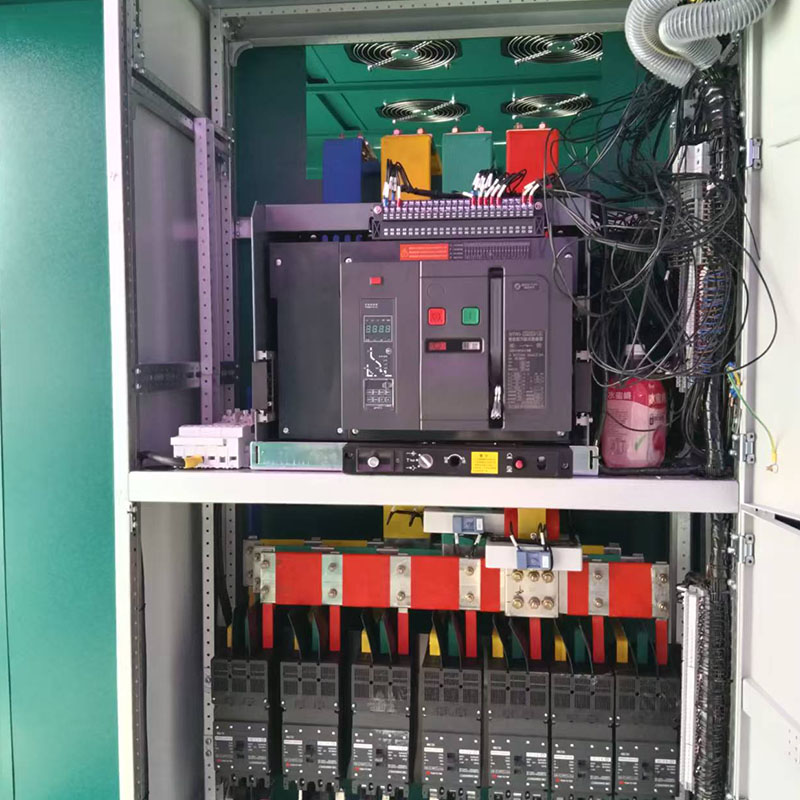

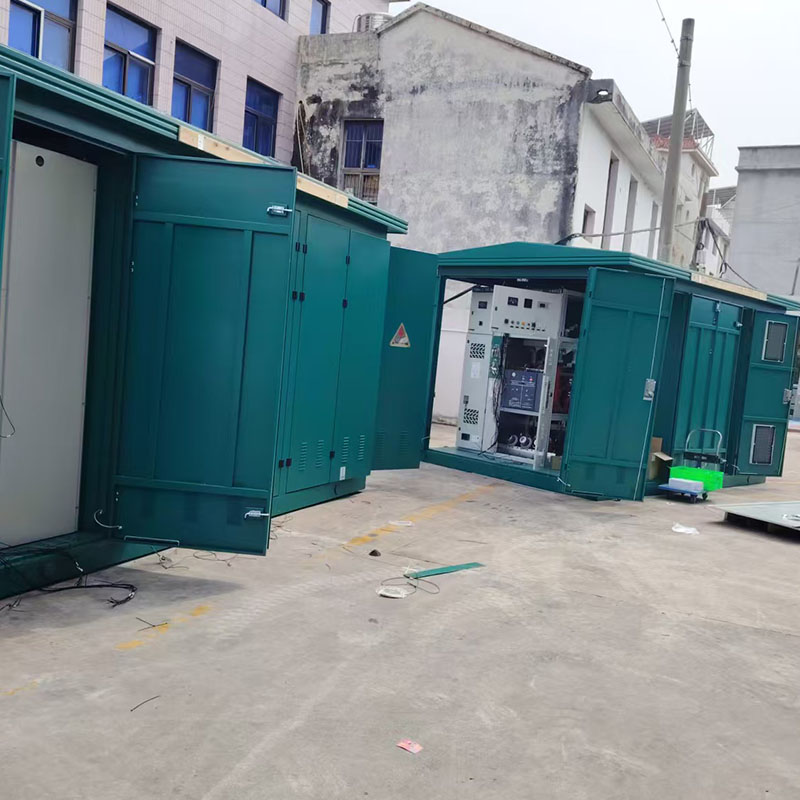

Compartimiento de Salida de Baja Tensión (Lado Derecho) Tabique de acero independiente y separado del tanque del transformador. Rieles de montaje reservados para disyuntores de caja moldeada, medidores de potencia multifunción, bloques de terminales y dispositivos de compensación de potencia reactiva. Comunicación RS485 reservada para el acoplamiento del sistema inteligente de monitoreo de energía.

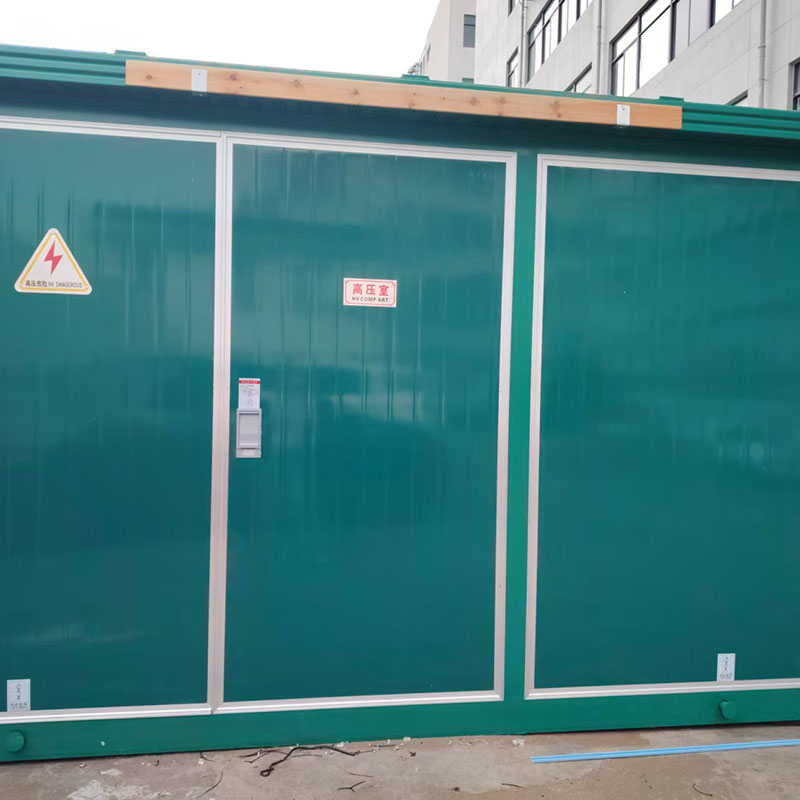

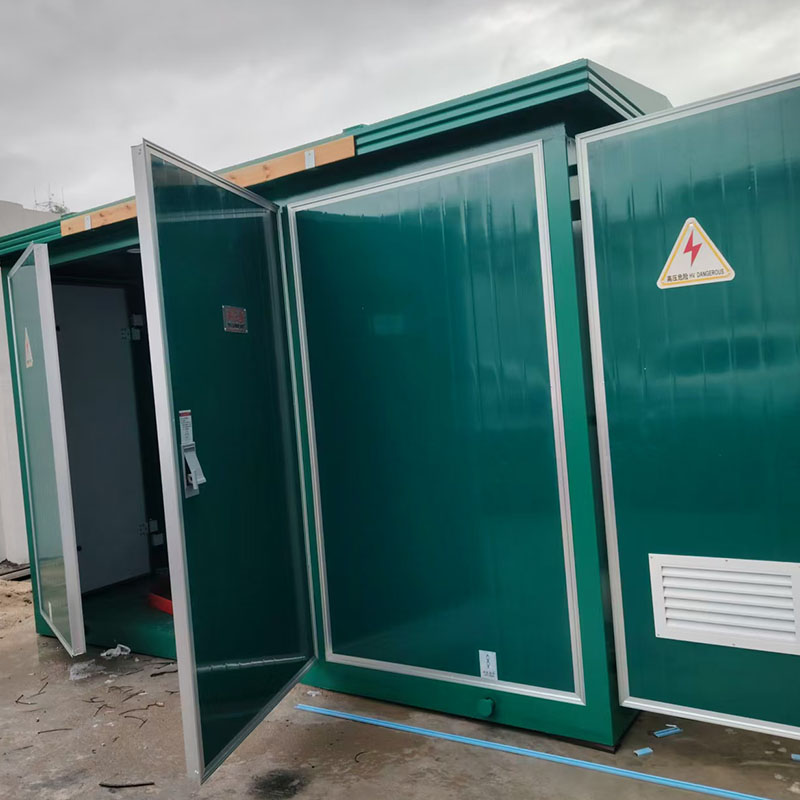

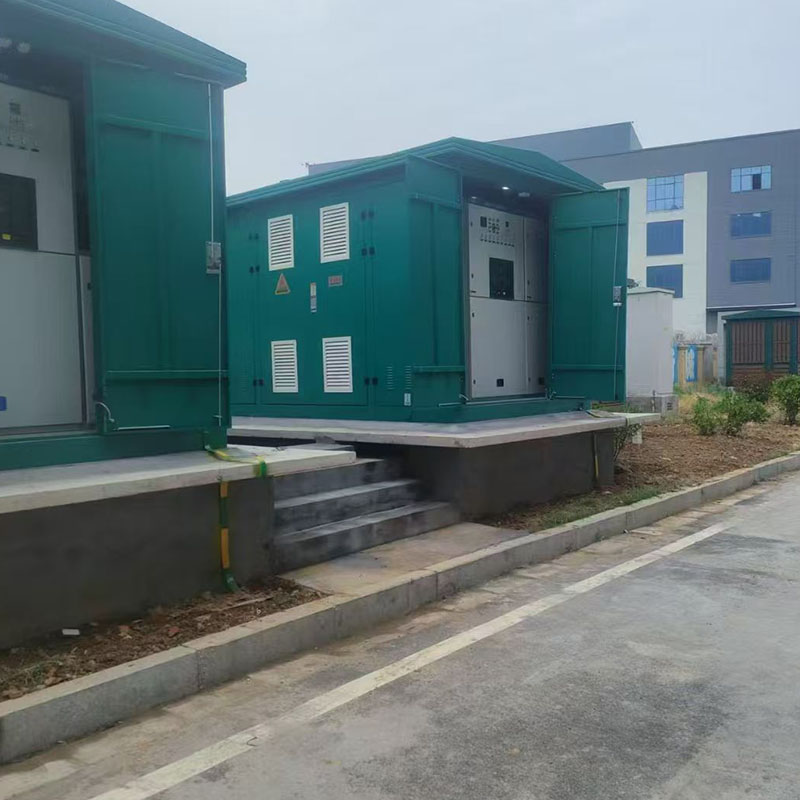

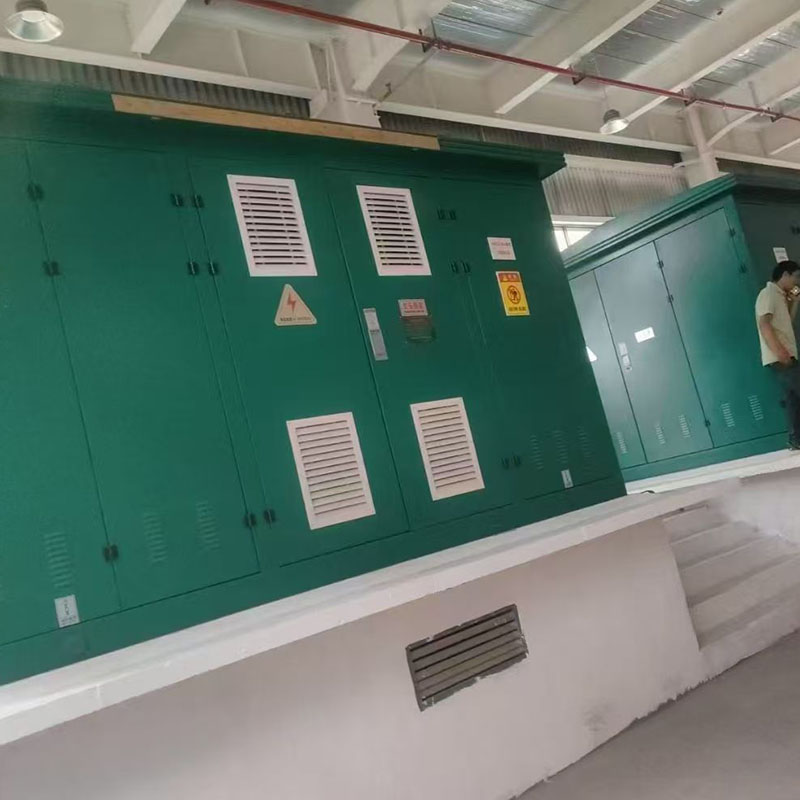

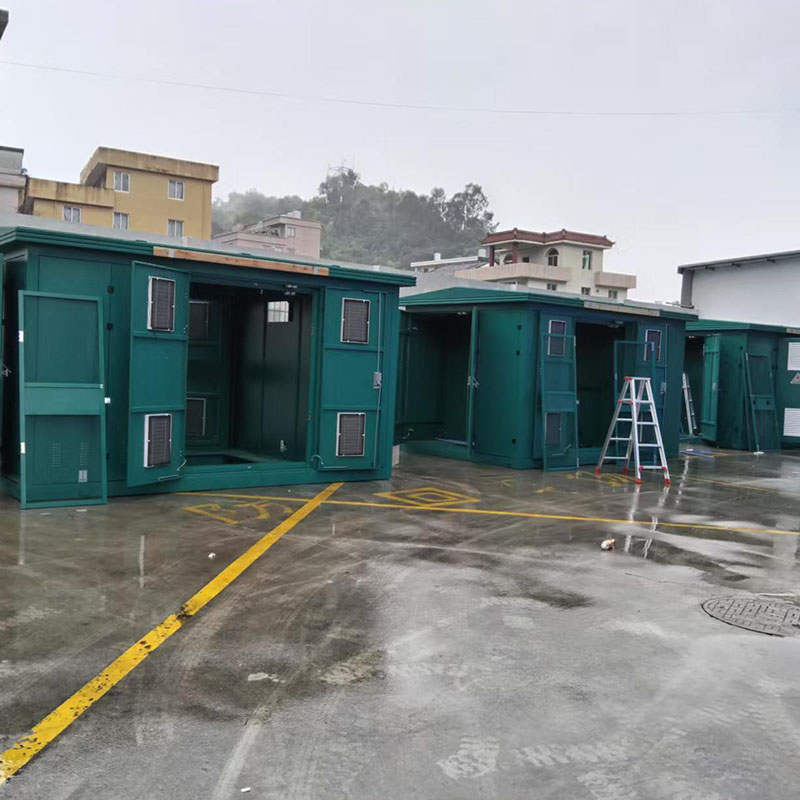

Cerramiento Externo Gabinete integrado de una sola pieza en chapa de acero laminada en frío con tapa inclinada para drenaje de agua de lluvia. Pulverización electrostática antioxidante para exteriores, múltiples puertas de gabinete con cerradura para mantenimiento clasificado de cada compartimento.

Escenarios de aplicación

Renovación de redes eléctricas urbanas, barrios residenciales, escuelas, hospitales y centros comerciales; Centrales fotovoltaicas distribuidas, parques eólicos y almacenamiento de energía que respaldan la distribución de energía; Talleres de fábricas industriales, empresas mineras y suministro de energía de parques; Suministro eléctrico temporal para obras de construcción de carreteras, túneles, tránsito ferroviario y proyectos municipales; Red de distribución eléctrica rural y suministro eléctrico centralizado de alumbrado público.

Tabla de parámetros técnicos
